无线充电功率管来自永源微

在当今无线充电技术快速发展的背景下，一颗关键的电子元件——无线充电功率管，正悄然决定着充电效率与用户体验。作为无线充电电路中的核心开关器件，它的性能直接关系到电能转换效率、发热控制以及充电速度。而在这其中，永源微电子的功率管产品正逐渐受到市场青睐。

永源微功率管的技术特性

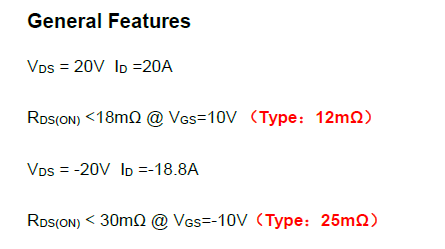

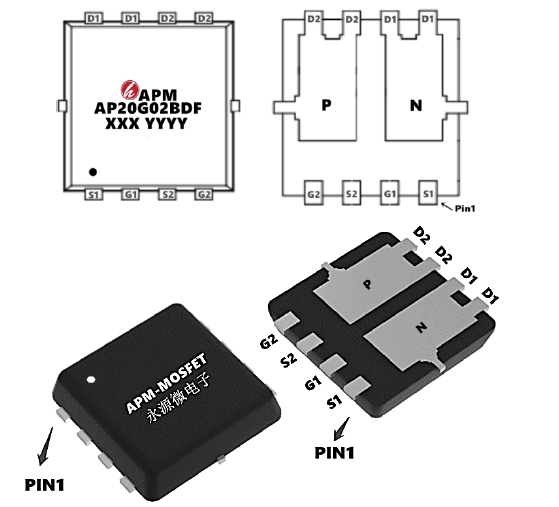

永源微针对无线充电应用推出的AP20G02BDF是一款N+P二合一MOS管，这种设计巧妙地将两种不同极性的晶体管集成在同一封装内。该器件内部的Nmos耐压达到20V，导通电阻仅为12mΩ，而PMOS耐压为-20V，导阻为25mΩ。这样的参数组合好比一位同时擅长高速驾驶和精细操控的赛车手，既能够处理较大的功率传输，又能保持较低的能量损耗。

除了二合一设计，永源微还提供多种专为无线充电优化的功率管解决方案。例如AP8H04DF是一款耐压40V的双Nmos管，导阻为16mΩ；而AP10G02LI则采用SOT23-6L封装，在VGS=10V条件下，N沟道导阻为15mΩ，P沟道为28mΩ。这些器件均采用紧凑封装，如PDFN3×3-8L或SOT23-6L，非常适合空间受限的无线充电设备设计。

低导阻与高效能转换的关联

导通电阻是衡量功率管性能的关键指标之一，它如同电流通道上的“摩擦力”，数值越小，能量损耗就越低。以永源微AP20G02BDF为例，其12mΩ的导阻值意味着在传输相同电流的情况下，产生的热量更少，电能转换效率更高。

低导阻带来的直接好处是充电过程中的发热控制。无线充电本身存在能量转换效率的挑战，一部分电能会以热量的形式散失。功率管作为核心开关器件，其自身的能耗降低意味着整体系统发热量的减少。这好比交通系统中减少红灯等待时间，让车辆更顺畅地通行，从而降低拥堵和能源浪费。

多样化的无线充电应用场景

永源微功率管系列产品覆盖了从消费电子到专业设备的多种无线充电应用。在磁吸无线充电展柜灯、维普创新Qi2 MPP无线充电模组等产品中，都可以见到永源微功率管的身影。这些应用场景对功率管的尺寸、效率和可靠性提出了不同要求。

例如，在便携式无线充电宝设计中，AP20G02BDF的二合一结构节省了电路板空间，同时简化了电路设计。而对于功率要求更高的无线充电模组，AP8H04DF的40V耐压和双NMOS设计提供了更大的功率余量。这就像为不同的交通工具配备相应功率的引擎，既保证了性能，又避免了资源浪费。

技术积累与产品可靠性

永源微电子成立于2017年，前身为IR国际整流器公司的台湾代工厂，继承了IR的先进制程工艺。公司具备完整的DC-DC、Gate Driver等多种半导体器件经验，熟练掌握功率器件Trench、SGT、Planar、Cool MOS等多种平台的开发与设计。

这种技术积累使得永源微功率管在可靠性和性能一致性方面表现出色。例如，AP10G02LI的脉冲漏极电流能力达到36A（N沟道）和32A（P沟道），对于SOT23-6这种小尺寸封装来说相当出色。高电流承载能力确保了器件在瞬态过流情况下的稳定性，为无线充电设备提供了可靠的保护屏障。

无线充电功率管的未来展望

随着无线充电功率的不断提升和新标准如Qi2 MPP的推出，对功率管性能的要求也将水涨船高。未来，我们可能会看到永源微推出耐压更高、导阻更低、开关速度更快的功率管产品，以满足更高效率无线充电的需求。

同时，集成化也是一个重要趋势。类似于AP20G02BDF将N沟道和P沟道晶体管集成在一起的二合一设计，未来可能会出现集成更多功能的功率模块，将驱动电路、保护电路等一同封装，进一步简化无线充电产品的设计难度。

在无线充电技术日益普及的今天，永源微功率管作为电子设备中的“交通警察”，正精准指挥着电流的流向与通断。通过不断优化产品性能和可靠性，永源微为无线充电设备制造商提供了多样化的解决方案，助力用户体验的持续提升。随着技术的进步，我们可以期待这些小小的功率管将继续在无线充电领域发挥重要作用。
