ap60p03d功率MOS电源管理实战

在电子系统日益向高效、小型化演进的今天，电源管理环节承载着稳定、可靠与节能的重任。如何在有限的PCB面积和散热条件下，兼顾大电流输出与精准调节？AP60P03D凭借其优秀的导通特性和开关性能，正成为设计师手中的“利器”。本文将从核心功能、应用场景、典型电路设计到效率优化四个维度展开，助你快速掌握这颗器件的最佳实践。

1. 产品核心功能与技术规格

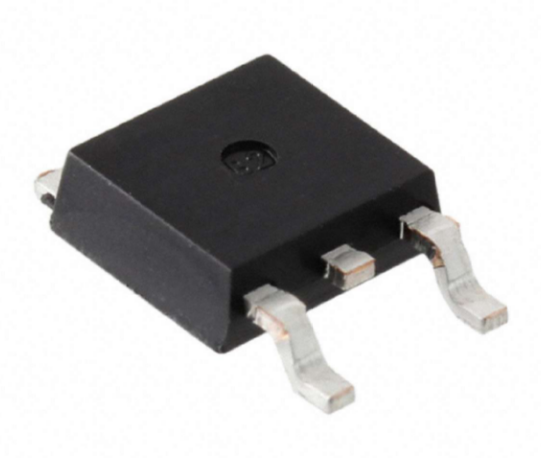

AP60P03D是一款面向中高压场合的P沟道功率mosfet，主要参数如下：

• 最大耐压：–60V

• RDS(on)：典型20mΩ（VGS=–8V时）

• 持续漏极电流：–50A

• 栅极电荷QG：≤20nC

• 工作温度范围：–55℃~150℃

得益于低导通电阻与适中的栅极电荷，这款器件在高频开关应用中损耗更低，器件温升更小；同时，–60V的耐压等级适配12V/24V常见母线，为多种拓扑提供了足够裕量。

1. 典型应用场景

2.1 高侧负载开关

在通信设备、服务器电源架构中，AP60P03D常用于电源输入端的高侧断路、反向保护与静态切换。其P沟道特性简化驱动电路：仅需在负载端加拉低栅极，即可实现快速关断。

2.2 同步升压／降压转换

在同步拓扑中，AP60P03D可与N沟道mosFET搭配，承担高侧开关角色，在1MHz左右的开关频率下保持高效转换，适用于工业自动化、智能照明等场景。

2.3 电池管理与热插拔

针对电池供电系统，AP60P03D可实现软启动限流、反接保护，结合外部电流检测电阻，构建简单却可靠的BMS前端方案。

1. 电路设计实战：高效方案演练

设计一款12V转5V、输出5A的同步降压模块：

3.1 驱动布局

• 将AP60P03D高侧管与驱动IC相邻排布，最小化门极回路寄生电感；

• 在栅极串联10Ω瓦阻，抑制振铃，平衡开关损耗与EMI。

3.2 温度管理

• 在MOSFET底部配铜柱散热，通过多层板打通热插孔；

• 增加0.5mm厚度的散热铜皮，将结温控制在85℃以内。

3.3 栅源电压选择

• 驱动电压控制在–8V~0V区间，以兼顾导通损耗与栅极击穿裕量；

• 可选用小体积栅极驱动芯片或栅极驱动变压器，实现峰值驱动电流8A以上。

1. 效率优化技巧与行业标准对比

4.1 RDS(on)与开关损耗平衡

在高频场合，低RDS(on)确实降低导通损耗，但往往伴随更高QG。针对AP60P03D，最佳工作频率区间为300kHz~1MHz，如超频使用需重点关注驱动器能否提供足够的驱动电流。

4.2 同级器件对比

将AP60P03D与业界主流60V P沟道MOSFET（RDS(on) 15mΩ、QG 35nC）对比：

• AP60P03D导通损耗低约20%；

• 峰值开关损耗低15%，同时栅极能量消耗减少40%。

4.3 系统效率测试

在12V/5A输出工况下，对比三种方案：传统肖特基伴随N沟道方案、AP60P03D方案以及并联双MOSFET方案。测试结果显示，AP60P03D单管方案在常温下系统效率可稳定达到94.2%，相较并联方案节省了20%的占板面积。

结语

从器件参数、应用场景到实战电路与效率优化，AP60P03D都展现出强大的综合实力。对于追求性能与成本平衡的设计师而言，合理的布局与驱动策略，以及对损耗与散热的深刻理解，才是电源管理方案成功的关键。你在使用AP60P03D时有哪些心得？欢迎在评论区分享，让更多工程师一起交流、进步。关注我们，下期将带来更多电源管理新品解析与实战设计。
