碳化硅mosfet驱动电路

在功率电子领域，碳化硅mosfet正以其卓越的性能掀起一场效率革命。相较于传统的硅基器件，它具有较小的导通电阻和更快的开关速度，使得导通损耗和开关损耗都显著降低。这就好比将普通的多车道公路升级为高速磁悬浮轨道，能量传输的效率和速度都得到了质的飞跃。尤其在光伏逆变和电池充电等对效率和体积有严苛要求的场合，碳化硅mosFET的应用已成为炙手可热的话题。然而，要充分发挥这颗“强大心脏”的潜能，离不开精密的驱动电路设计——它如同驾驭千里马的缰绳，其重要性不言而喻。

驱动器件选型：为碳化硅MOSFET匹配最佳伙伴

驱动芯片的选型是设计成功的第一步，需要从多个维度进行综合考量。首先，共模抑制比是关键指标之一。因为碳化硅MOSFET的开关速度远超传统的硅基IGBT，后者开关频率通常在20kHz左右，而碳化硅MOSFET在硬开关电路中就能轻松达到100至200kHz，软开关电路中甚至更高。这种高速开关特性要求驱动芯片必须具备强大的抗干扰能力，建议选择共模瞬变抗扰度高于100V/ns的型号，以确保信号在高速切换时的纯净与稳定。

其次，驱动能力直接关系到功率管导通和关断的可靠性。驱动电流的大小需根据开关频率和栅极电荷来精确计算。基本原理是，对于特定开关频率freq下工作的碳化硅MOSFET，其驱动电流需求可表示为freq与栅极电荷Qg的乘积。这就像给一个大型电容充放电，开关频率越高、栅极电荷越大，所需的“推动力”就越强。此外，驱动延时也是不可忽视的因素，较低的延时（通常建议在200纳秒以下）有助于实现更精确的控制，提升系统动态响应性能。

另一个容易忽视但至关重要的问题是驱动电平的选择。目前，碳化硅MOSFET的驱动电平缺乏统一标准，不同厂商、不同代次的产品之间存在差异。这就好比不同品牌的电器可能使用不同的电压标准，选型时必须仔细核对数据手册，确保驱动芯片的输出电平与MOSFET的栅极要求完美匹配，否则可能导致性能下降甚至损坏。

驱动电路设计：细节决定性能

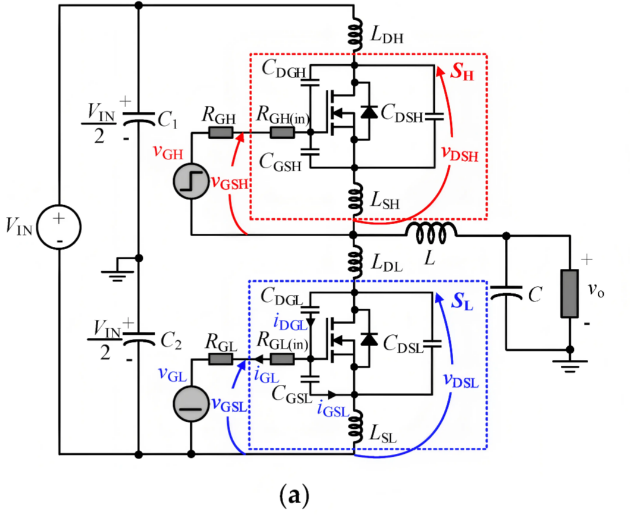

选定了合适的驱动芯片后，电路板布局和回路设计就成为决定最终性能的关键。在驱动电路设计方面，想要提升碳化硅MOSFET的性能，首先需要考虑如何减小驱动回路中的杂散电感。这些看不见的“寄生元素”就像高速公路上隐蔽的减速带，会在开关过程中产生不必要的电压尖峰和振荡，影响系统稳定性，甚至对被动管造成干扰。

遵循与普通功率器件类似的布局原则，应将SiC MOSFET器件及其驱动电路尽可能靠近放置，以最大限度地减少栅极驱动环路中的寄生电感。这就好比缩短指挥中心与前线的通信距离，确保指令能够快速、无失真地传达。同时，对于高压大功率应用，SiC MOSFET的漏源电压DV/DT可能非常大，可达150V/ns。这种情况下，选择具有高共模瞬态抗扰度的产品尤为重要，就像为系统配备一副防噪耳塞，能在强烈的电气噪声中保持清晰的通信。

隔离技术：安全保障不可或缺

在高压应用场景中，隔离技术是驱动电路的安全屏障。碳化硅MOSFET通常用于需要在电源的初级侧和次级侧之间进行隔离的高压和大功率应用。通过采用隔离，原边高压电路的地和副边控制器的地可以独立设计，避免高压电路损坏低压控制电路。这就像在高压电网和普通家用电路之间建立一道安全隔离墙，既保证了能量传输，又确保了人身和设备安全。

传统的隔离方法包括光耦合器、磁隔离和电容隔离等。光耦合器具有良好的瞬态和噪声抑制能力，但增益可能随时间变化；磁隔离在磁场环境中存在局限性；电容隔离则在对高电压和外部磁场的敏感度方面具有显着优势，并支持以最小延迟进行快速切换操作。选择哪种隔离方式，需要根据具体应用环境的电磁特性和性能要求进行权衡。

驱动损耗计算：效率优化不可忽视

在高压和大功率应用中，需要更高的驱动能力以降低开关损耗。因此，提前评估驱动器的驱动能力并进行损耗计算至关重要。假设有N个SiC MOSFET并联，每个栅极电荷为Qg，栅极驱动电压为VGS，则总驱动功率为freq × N × VGS × Qg。基于这个公式，可以相对准确地估计驱动器损耗，为系统热设计和效率优化提供依据。

封装技术的影响：从宏观到微观的优化

在高压大功率应用中，碳化硅MOSFET的封装技术对系统性能有着深远影响。常见的TO220和TO247等插件封装各有特点，选择时需要综合考虑散热性能、寄生参数和安装方式等因素。这就好比为高性能发动机匹配最合适的散热系统和安装支架，每一个细节都关系到整体性能的发挥。

实验结果表明，精心设计的驱动电路开关参数可以与商业驱动板相媲美，满足碳化硅MOSFET驱动需求，并能可靠触发保护功能。这意味着，通过科学的设计方法和严谨的实施工艺，我们完全能够驾驭碳化硅MOSFET这一高性能器件，充分发挥其潜力。

随着碳化硅技术的不断成熟，驱动电路设计也将面临新的挑战和机遇。从材料科学到电路拓扑，从控制算法到封装工艺，多学科的协同创新将共同推动碳化硅MOSFET在更广泛领域的应用。对于工程师而言，深入理解驱动电路的设计原理和实现方法，不仅是应对当前技术挑战的需要，更是把握未来功率电子发展脉搏的关键。
