mos管米勒平台如何测量

在电力电子领域，MOS管作为核心开关器件，其动态特性对电路性能影响重大。其中，“米勒平台”是评估mos管开关速度与损耗的关键参数。本文将系统解析如何通过示波器精准测量这一重要指标，并揭示其背后的物理机制。

一、认识米勒平台的本质特征

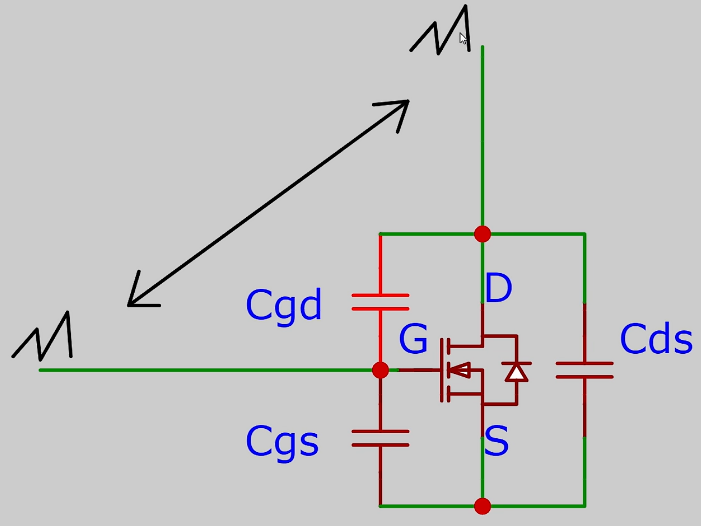

当mosfet处于放大区时，栅源电压（Vgs）波形会出现一段平坦的区间——这就是所谓的“米勒平台”。这种现象源于器件内部的寄生电容结构：栅漏极间电容（Cgd）与栅源极电容（Cgs）共同作用，导致驱动电流被分流至Cgd充电，使得Vgs暂时停滞增长。此时，漏源电压（Vds）持续下降而电流已饱和，形成独特的电压钳位效应。就像水坝蓄水时水位稳定一样，米勒平台反映了电荷重新分布的平衡状态。

从示波器捕获的波形来看，黄色探头监测栅极信号会呈现明显的台阶状突起，蓝色探头对应的漏极电压则同步呈现陡峭下滑趋势。这种对应关系为测量提供了直观依据。值得注意的是，该现象仅出现在器件从截止到导通的过渡阶段，是判断mos管是否进入饱和区的标志性特征。

二、基于Datasheet的特性曲线法

查阅数据手册是最基础的获取方式。多数厂商会在电气参数表中标注“米勒平板电压”（Miller Plateau Voltage），同时在典型应用章节提供Vgs-Qg转移曲线图。例如，横坐标代表注入电荷量，纵坐标显示对应的栅极电压变化轨迹。通过定位曲线拐点处的电压值，即可确定米勒平台的起始点。这种方法如同阅读地图等高线，需要结合具体型号的规格书进行交叉验证。

对于工程实践而言，建议优先选择原厂推荐的测试条件（如特定温度、电流负载下的数据），因为不同封装形式会影响寄生参数分布。某些高端器件甚至会给出多组曲线簇，覆盖宽范围的工作场景，这为精确建模提供了宝贵参考。

三、示波器实测操作指南

实际测量需搭建双通道观测系统：将CH1探头接栅极端子，CH2连接漏极端子，并设置相同的垂直灵敏度和时间基准。关键步骤包括：

1️⃣ 触发设置：采用边沿触发模式，以上升沿作为同步信号；

2️⃣ 带宽限制：开启20MHz低通滤波抑制高频噪声干扰；

3️⃣ 光标辅助：利用ΔV测量功能锁定平台起始与结束点的电平差。

在典型开关电源拓扑中，当驱动脉冲施加瞬间，可见Vgs先快速爬升至阈值电压，随后进入斜率骤减的平台区。这个阶段持续时间越长，表明Cgd越大，开通损耗也越高。有经验的设计者常将此数据用于优化驱动电路布局，比如增加预驱级推挽能力或选用低Qg器件。

四、负反馈技术的补偿策略

针对米勒效应导致的延迟问题，引入负反馈放大器能有效缩短响应时间。其原理在于构建闭环控制回路，使输出信号反向叠加到输入端，相当于给系统注入“反向推力”。这好比汽车刹车时的防抱死系统，通过动态调节制动力矩避免车轮锁死。在MOS管应用场景中，该技术可显著压缩平台持续时间，提升整体效率。但需注意稳定性问题，过度补偿可能引发振荡风险，因此相位裕度分析必不可少。

五、损耗机制与选型考量

米勒平台的长短直接关联开关损耗。根据能量守恒定律，平台期间维持高Vds的同时有大电流流过，会产生显著的交叠损失。定量分析显示，若平台时间延长10%，总损耗可能增加超过15%。因此在高频应用场景（如LLC谐振变换器），应优先选择Cgd较小的沟槽型MOS管。此外，图腾柱驱动拓扑通过上下管交替导通的方式，也能部分抵消米勒电容的影响，是大功率设计的常用方案。

理解米勒平台的测量方法不仅是掌握调试技巧的过程，更是洞察功率器件物理本质的窗口。通过示波器捕捉电信号的微观变化，工程师得以将抽象的理论模型转化为可量化的设计参数。这种从现象到本质的认知跃迁，正是电力电子技术创新的基础所在。
