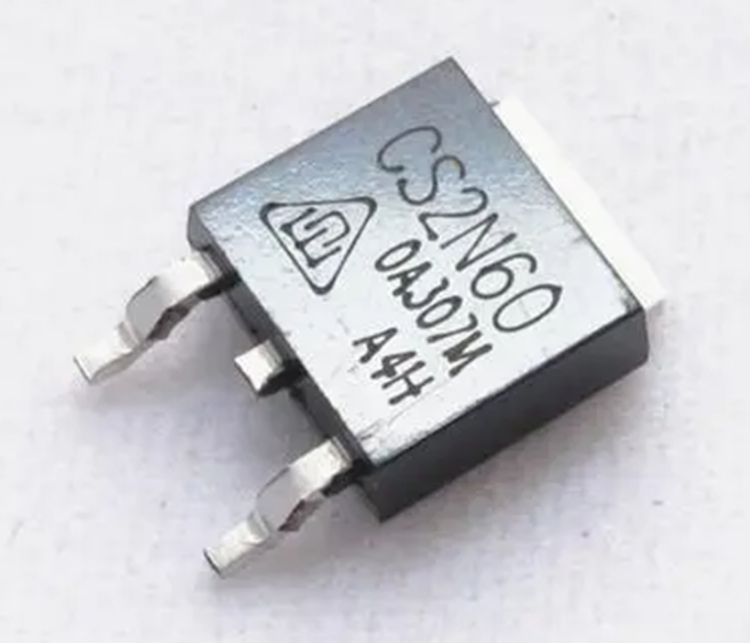

贴片mos管的管脚定义

在现代电子设备微型化的浪潮中，贴片MOS管凭借紧凑封装与高效性能成为电路设计的核心元件。其三个关键管脚——栅极（G）、源极（S）、漏极（D）各司其职，共同构建起电流控制的精密系统。本文将结合技术原理与实测经验，解析这些引脚的功能差异及识别方法，助力工程师快速定位元器件特性。

栅极（G）：电流开关的指挥中枢

作为mos管的控制核心，栅极通过电压变化调节内部电场分布，决定着器件的导通或截止状态。这一过程如同水龙头阀门：当施加适当正向电压时，相当于拧开阀门形成导电沟道；反之则关闭通道阻断电流。若驱动信号波形不够陡峭，如同缓速转动的水阀手柄，会导致切换瞬间产生大量能量损耗，不仅降低转换效率，还会因发热引发热损坏风险。实测中发现，GS间存在固有电容特性，若驱动能力不足会延缓响应速度，如同迟钝的反应神经影响整体系统敏捷度。

针对栅极的定位，可采用万用表电阻法进行物理辨识。将器件置于R×1档位，短接G-S极后测试其他两脚电阻值。由于栅极与源漏极完全绝缘，此时若某脚与其他两脚均呈现无穷大阻值且交换表笔后仍无变化，即可判定该脚为栅极。这种特性类似于绝缘体包裹的独立导线，确保控制信号不会直接参与主电流路径。

源极与漏极：电流双向通道的门户

在电路连接层面，源极和漏极构成主电流通路，但其功能并非简单对称。从结构上看，两者间的PN结具有单向导电性，可通过正反向电阻差异区分方向。使用R×1k档位配合交换表笔法测量时，较低电阻对应的黑表笔所接即为源极，红表笔则为漏极。实际测试显示，IRFPC50型Vmos管的RDS(on)实测值为3.2Ω，高于手册标注的0.58Ω典型值，这好比高速公路的实际车流量受路况影响而低于理论承载量。

这种差异源于封装工艺与散热条件的制约，正如同规格水管在实际安装中因弯曲半径不同导致流量衰减。值得注意的是，部分功率型MOS管会在源极引出散热法兰，这一设计既强化了热管理能力，也提供了额外的机械固定点，如同给高速列车加装减震装置提升运行稳定性。

封装形式的工程实践考量

当前主流的贴片式封装分为插入式与表面贴装两大类别。前者通过PCB过孔实现机械固定，适合需要频繁插拔调试的场景；后者采用扁平化设计直接焊接于板面，更符合高密度集成需求。在选择封装类型时，需综合考虑空间利用率、焊接工艺兼容性及散热效率等因素。例如在智能手机主板这类寸土必争的环境中，表面贴装式MOS管能最大限度压缩占位面积，而工业控制设备则可能优先选用插入式以便于维护更换。

对于自动化生产线而言，贴片机的拾取精度直接影响装配良率，这就要求设计师在布局时预留足够的视觉识别特征。某些高端型号会在源极标记特殊色环或凹点作为辅助标识，如同给快递员贴上醒目的地址标签确保准确投递。

参数测量的艺术与科学

准确获取RDS(on)等关键参数是优化电路性能的基础。专业测试通常采用四线制接法消除接触电阻干扰，但在实验室条件下也可借助高内阻万用表进行近似测量。以500型指针表为例，R×1档位下测得的动态电阻曲线能直观反映器件健康状况——健康的MOS管应呈现平滑过渡的特性曲线，任何突变都可能预示栅氧化层损伤或金属电极脱落。这种检测方式犹如听诊器捕捉心脏杂音，通过细微波动预判潜在故障。

在批量质检场景中，自动化测试系统会记录每颗器件的阈值电压分布区间，剔除偏离中心值过大的个体。这类似于农作物筛选工序，只有符合特定成熟度的果实才能进入下一加工环节。

应用场景导向的设计思维

理解管脚定义的本质在于指导实际应用。在开关电源设计中，工程师常利用MOS管的快速切换特性实现高频斩波，此时需重点关注栅极驱动强度与开关损耗的平衡；而在线性放大器电路里，则更注重跨导曲线的线性度以确保信号保真度。就像赛车手根据赛道特点调整悬挂硬度，电路设计师也必须依据负载特性选择合适的MOS管型号及驱动方案。

对于初学者而言，建议从典型应用电路入手逐步积累经验。例如搭建简单的LED调光电路，通过PWM信号控制栅极电压观察亮度变化规律，这种具象化的实践能有效加深对抽象概念的理解。随着技能提升，再进阶到BUCK变换器等复杂拓扑结构的设计与优化。

掌握贴片MOS管的管脚定义不仅是识别物理接口的过程，更是理解器件工作原理、优化电路性能的关键钥匙。从栅极的控制艺术到源漏极的电流舞蹈，每个引脚都在诉说着半导体技术的精妙之处。当我们将这些知识转化为设计语言时，便能创造出更高效、更可靠的电子系统。
