mos管整流与二极管整流

在现代电子设备中，将交流电转换为直流电是许多系统正常运行的基础。这一过程被称为整流，而实现它的两大主力器件便是MOS管和二极管。它们虽同属半导体家族，却有着截然不同的工作方式与性能特点，宛如两位风格迥异的选手在同一赛道上竞速。

原理差异：单向通道VS智能开关

传统二极管整流的核心在于其“单向导电性”。当阳极（P区）接电源正极、阴极（N区）接负极时，外部电压削弱了PN结的内建电场，如同打开一扇旋转门，允许电流从P区流向N区。这种特性就像自然界的瀑布——水只能顺势而下，无法逆流而上。然而，二极管也存在天然缺陷：导通时会产生约0.7V的压降，如同在电路中设置了一道必须跨越的能量门槛，导致部分电能以热量形式损耗。

相比之下，mos管整流则展现了更高的智慧。它基于自身在导通与截止状态间的快速切换能力工作，通过同步控制信号精准管理电流路径。想象一下十字路口的四向红绿灯系统，mosfet如同交通警察，根据实时路况指挥车辆通行。当交流电输入时，电路会协调mos管的开关动作，仅让正半周期的信号通过并滤除负半周期成分，从而实现高效整流。更关键的是，其导通电阻极低，好比将狭窄土路改造成高速公路，大幅降低了能量损耗。

结构优势：被动元件到主动控制的进化

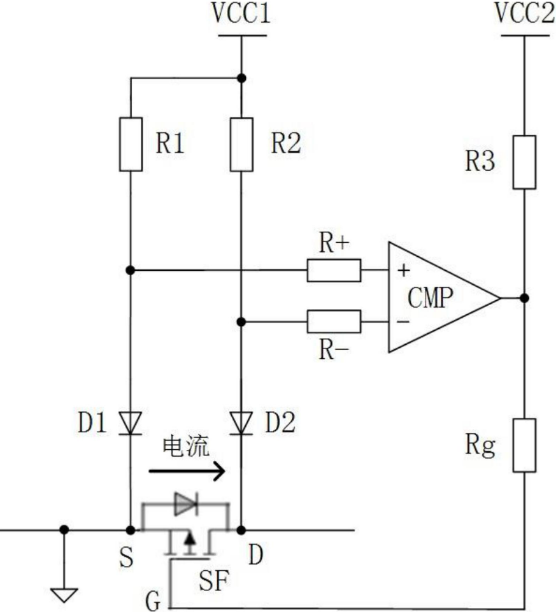

二极管作为纯粹的被动元件，完全依赖外加电压决定通断状态。这就像老式机械门锁，只有插入钥匙才能开启。而MOS管内置栅极控制端，可通过电信号主动调节导通程度，堪称智能电子锁。在同步整流场景中，两个MOS管配合使用形成互补模式：当上方器件截止时，下方立即导通，确保电流持续稳定地从电感流向负载。这种动态平衡机制不仅提升了转换效率，还减少了纹波干扰，使输出电压更加平滑。

从材料层面看，现代工艺已能制造出沟槽型、屏蔽栅等先进结构的MOSFET，进一步优化了载流子迁移路径。反观二极管，受限于PN结物理特性，改进空间相对有限。如同汽车发动机从化油器升级到直喷技术，MOS管的技术迭代为其带来了代差级的效能提升。

应用场景：从基础供电到高端领域的跨越

在实际工程中，两种整流方案各有千秋。普通家用电器多采用二极管桥式整流，因其成本低、结构简单的特点足以满足基本需求。但在对效率敏感的领域，如光伏逆变器、新能源汽车充电桩及数据中心服务器电源，MOS管的优势便凸显出来。以储能系统为例，高频开关下的同步整流可将转换损失控制在毫伏级，相当于每年为用户节省数千瓦时的电量消耗。

特别是在DC-DC直流变换环节，MOS管组成的同步整流拓扑展现出强大生命力。通过精确控制上下管交替导通时间，既能实现双向电流传输，又能灵活调整输出电压幅度。这就像给电力装上了变速箱，让不同电压等级的设备得以无缝对接。而二极管由于无法主动关断，在这些复杂工况下难免力不从心。

效能对比：数据背后的真实较量

实验室测试显示，在相同功率条件下，采用MOS管同步整流的电路效率可达98%以上，较传统二极管方案高出5%-10%。若以年耗电量计算，相当于每千瓦负载每年减少数十度电的浪费。更直观地说，若将这两种方案比作汽车引擎，二极管如同自然吸气发动机，而MOS管则是涡轮增压版本——在相同排量下输出更强劲的动力。

当然，MOS管并非完美无缺。复杂的驱动电路增加了设计难度，高频切换产生的电磁干扰也需要额外滤波措施。但正如智能手机取代功能机的历史进程所示，技术进步终将推动产业升级。随着氮化镓等宽禁带半导体材料的兴起，未来整流器件的性能边界还将持续拓展。

站在电力电子技术的十字路口回望，二极管奠定了整流技术的基石，而MOS管则开启了智能化的新纪元。两者并非简单的替代关系，而是在不同应用场景中互为补充。理解它们的特质与优劣，方能在工程设计中作出最优选择。毕竟，没有最好的器件，只有最适合的解决方案。
