4个mos全桥逆变电路图

在电力电子领域，全桥逆变电路宛如一位技艺精湛的“魔术师”，能将直流电巧妙转化为高频交流电，而由4个MOS管构成的全桥逆变电路更是其中颇具代表性的设计。它广泛应用于各类需要交变电源的设备中，如工业自动化控制、新能源发电系统等，为设备的稳定运行提供着关键支持。

核心架构与元件布局

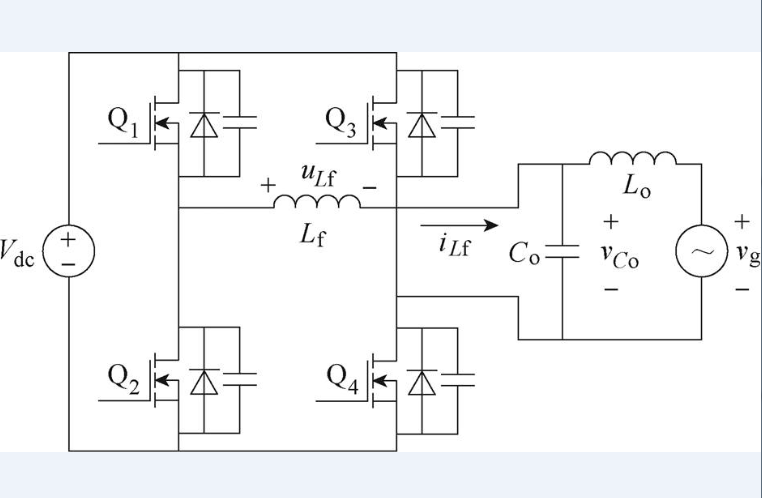

全桥逆变电路的基本结构犹如一座精致的桥梁，由四个mos管作为主要支柱搭建而成。这四个mos管两两配对，分别负责电流方向的切换。当一对MOS管导通时，另一对则处于关闭状态，如此交替工作，就像交通信号灯有序指挥车辆通行一样，使得负载两端的电压极性不断改变，从而产生交流电。以常见的设计为例，常采用IR2101这类驱动芯片来精准控制MOS管的开闭动作。尽管IR2101本是半桥驱动芯片，但通过巧妙组合两个半桥电路，便能实现全桥功能。

工作原理深度剖析

其工作原理基于对开关元件通断时间的精确把控。直流电源输入后，经精心编排的控制信号驱动四个MOS管按特定顺序依次导通和截止。比如，在某个时刻，让S1和S4同时导通，电流沿一条路径流动；下一瞬间，切换为S2和S3导通，电流方向随即反转。这种快速且有序的切换过程，就如同舞者轻盈变换脚步，带动着电流翩翩起舞，最终在输出端形成高频交流电。而且，电路中的二极管也发挥着重要作用，它们被称为续流二极管或反馈二极管，当负载并非纯电阻时，可将负载中储存的能量反馈回直流电源，提高能源利用率。

关键元件选型要点

1. MOS管的选择至关重要：需综合考虑耐压值、电流承载能力和开关速度等因素。若输入电压为100V，那么所选MOS管的耐压值应达到150V或更高，以确保安全裕度。同时，要关注其上升和下降时间，这直接影响到电路的工作频率和效率。例如，在本次设计中使用了IRFP460型号的MOS管，该器件具有良好的性能参数，能够满足较高工作频率下的需求。

2. 驱动芯片不可忽视：像IR2101这样的驱动芯片，不仅要能提供足够的驱动能力，还要具备良好的保护功能。它会监测MOS管的工作状态，一旦发现异常情况，及时采取措施避免损坏器件。此外，为了保证高端MOS管的正常导通，还需要配合升压电路，如D3和C5组成的Boost升压电路，在芯片8脚（VB脚）上产生较高电压，确保栅极电压高于源极电压一定数值，使MOS管可靠导通。

保护电路的必要性

由于MOS管相对脆弱，承受短时过载的能力有限，因此必须为其设计合理的保护电路。常见的有RC保护电路或者RCD保护电路。本次设计采用的是RCD缓冲吸收电路，它能有效抑制电压尖峰和浪涌电流，提高系统的可靠性。就好比给精密仪器穿上了一层防护服，防止外界干扰对其造成损害。

实际应用案例展示

在实际应用场景中，这种全桥逆变电路大显身手。例如在太阳能逆变器中，它将太阳能电池板产生的直流电能转换为交流电能并入电网；在电动汽车充电桩中，用于调整充电电流和电压，实现高效充电。这些应用充分体现了全桥逆变电路的重要性和实用性。从输出波形来看，通过采样电阻采集到的波形显示峰峰值电流可达100A，这表明电路能够处理较大的功率，满足不同设备的用电需求。

性能优化策略探讨

为了进一步提升全桥逆变电路的性能，可以从多个方面入手。一是优化控制算法，使MOS管的切换更加平滑，减少谐波失真；二是改进散热设计，确保器件在长时间高负荷运行下仍能保持稳定；三是合理布局PCB板，缩短走线长度，降低寄生电感和电容的影响。通过这些措施的综合运用，可以使全桥逆变电路的性能得到显著提升。

4个MOS管组成的全桥逆变电路凭借其独特的结构和优异的性能，在电力电子领域占据着重要地位。随着技术的不断发展和完善，相信它在更多领域将展现出更大的潜力。
