mosfet的突出优点

在现代电子技术的广阔天地里，**mosfet（金属氧化物半导体场效应晶体管）**早已不是实验室里的稀罕物，而是深深融入我们日常生活的每一个角落。从智能手机的快速充电到数据中心服务器的强劲算力，从新能源汽车的澎湃动力到家用变频空调的静谧节能，**高效、快速、稳定**的mosFET正默默驱动着这一切。那么，MOSFET 究竟拥有哪些突出优点，让其几乎成为功率控制领域的"王者之选"？它的魅力远不止于简单的开关功能！

### 🔌 一、超高效开关：节能先锋的核心绝技

* **低导通电阻：** MOSFET的核心优势之一就是极低的导通电阻。当其处于开启状态时，电流通道产生的电阻非常小。这意味着在传导大电流时，器件自身消耗的功率显著降低，从而大大减少了能量的无效损耗。这对节能应用至关重要。

* **近乎理想的开/关状态：** 在理想状态下，关闭时几乎没有电流流过（漏电流极小），开启时表现为一个很小的电阻。这种高效的开关特性使其成为开关电源、电机驱动、DC-DC转换器等追求高效率应用的首选器件。想象一下，当你的手机充电器不再发烫，背后正是高效MOSFET在默默降低能量损失！

### 🧲 二、高输入阻抗：用最小代价实现完全控制

* **栅极的"绝缘"特性：** MOSFET的栅极由一层二氧化硅绝缘层与其他部分隔离。这赋予其极高的直流输入阻抗，通常达到上亿欧姆量级。

* **驱动电流需求极小：** 由于高输入阻抗，控制MOSFET的栅极开关状态，**只需要极微小的电流**。本质上，只需要对栅源电容进行充电或放电来改变栅极电压即可。

* **优势显著：**

* **驱动功率极低：** 大大简化驱动电路设计，甚至可以轻松被微控制器等弱电信号直接驱动。

* **易于控制：** 电压控制特性使得控制逻辑简单直接，无需大电流驱动能力。这使得你的智能家居设备能够用微小电流精确控制大功率设备运转。

### ⚡ 三、极快开关速度：能量转换的闪电侠

* **原理优势：** MOSFET是**多子导电**器件（多数载流子参与导电），不存在少数载流子存储效应。这使其开关过程中的电荷建立和消散速度极快。

* **开关频率高：** 现代功率MOSFET（尤其是HEXFET、CoolMOS、Trench FET等结构）可以实现**非常高的开关频率**，轻松达到数百KHz甚至MHz级别。

* **关键价值：**

* **提升功率密度：** 高频开关允许使用更小体积的电感和电容元件，使电源设备**更轻、更薄、更紧凑**。看你的笔记本电脑充电器越来越小型化了吗？这背后就有高频MOSFET的功劳。

* **改善动态响应：** 快速响应负载变化，提升系统性能。

* **降低纹波噪声：** 在某些拓扑下，高频有助于滤除低频噪声。这意味着您的音响系统底噪更低，深夜听音乐也能纯净享受！

### 🌡 四、优异热稳定性：高温挑战下的可靠守护者

* **正温度系数特性：** 通常硅基MOSFET的导通电阻具有**正温度系数**。随着芯片温度升高，导通电阻会相应增大。

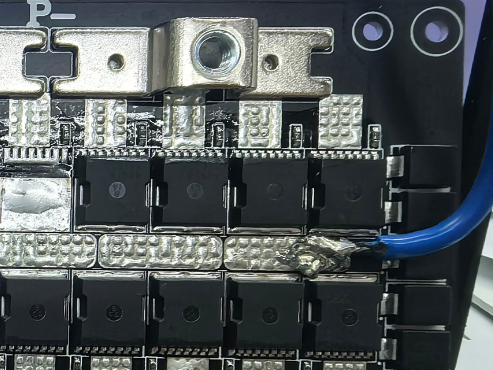

* **自动均流机制：** 当多个MOSFET并联使用时（常见于大电流场景），如果某个管子因为温度稍高导致电阻增大，则流过它的电流会自动减小，从而抑制其温度进一步升高。这种特性使得并联使用简单可靠，无需复杂的均流电路。这种"自我调节"能力让数据中心服务器中成千上万的并联MOSFET无需人工干预就能保持平衡稳定工作。

### 🛡 五、可靠耐久：经得起亿万次考验的稳定基石

* **固态开关：** 与机械继电器或接触器不同，MOSFET不存在物理触点磨损、粘连、氧化等问题。

* **无运动部件：** 完全基于半导体物理原理工作，没有机械活动部件。

* **长寿命与高可靠性：** 在额定工作条件和良好散热下，MOSFET性能稳定，使用寿命**极长**，特别适合需要频繁开关（如PWM控制）或要求高可靠性的关键应用（工业自动化、能源电力🔋、汽车电子🚗）。工厂生产线24小时不间断运行的背后，正是亿万个MOSFET经受住了反复开关的严苛考验！

### 💰 六、制造成本优势：规模化带来的竞争优势

* **主流硅工艺：** MOSFET基于成熟的硅基半导体制造工艺（CMOS工艺兼容或衍生），规模化生产能力极强。

* **量产成本低：** 成熟庞大的制造体系、持续的工艺改进和极高的生产良率，使得硅基功率MOSFET的**单位性能成本**非常具有竞争力，成为绝大多数应用的经济首选方案。

### ⚙ 七、驱动电路简单：设计者的贴心伙伴

* **承上启下：** 正因为其高输入阻抗（电压控制型）特性，驱动MOSFET通常只需要一个相对简单的驱动级电路（如栅极驱动器IC），用于提供足够快的栅极充放电电流以实现快速开关。

* **降低系统复杂度与成本：** 相比需要复杂驱动电路的双极型晶体管，MOSFET大大简化了整个功率控制电路的设计难度和整体成本。

### 🔍 拓展价值：MOSFET优点的实际落地场景

这些突出优点不是孤立的，它们的共同作用让MOSFET在众多领域大显神通：

1. **开关电源(SMPS)：** 从手机充电器（快充技术核心💨）、电脑适配器到数据中心服务器电源、工业电源，高效和高速开关是提升效率、减小体积的关键。

2. **电机驱动：** 驱动从风扇、电动工具、家用电器到工业变频器、电动汽车电机控制器，高效、可PWM调速、高可靠性必不可少。你手中电动工具的精准调速，正是MOSFET性能的直接体现！

3. **功率转换：** DC-DC转换器（降压、升压、升降压）、逆变器（DC转AC，如太阳能发电系统⛅、UPS不间断电源）的基石器件。

4. **高频应用：** 射频功率放大器（基站、通信设备）、感应加热、照明（如LED驱动）。

5. **负载开关与保护：** 电子设备中的电源路径管理和短路保护。

### 🚀 与时俱进：功率半导体材料的未来之星（SiC/GaN MOSFET）

需要特别指出的是，基于**碳化硅(SiC)**和**氮化镓(GaN)**材料的第三代半导体功率MOSFET正在迅速发展。它们继承了传统硅基MOSFET的主要优点（高输入阻抗、电压控制、开关速度快），并在此基础上实现了惊人的突破：

* **更高效率：** 导通电阻和开关损耗更低（尤其在高压下）。

* **更高工作温度：** SiC器件结温可达200°C以上。

* **更高开关频率：** GaN器件开关速度可达硅基器件的数倍甚至十倍。

* **更高耐压：** SiC器件特别适合1200V及以上的高电压应用。

这些特性使得SiC/GaN MOSFET在电动汽车领域被广泛应用。
