mos栅极驱动电阻怎么选

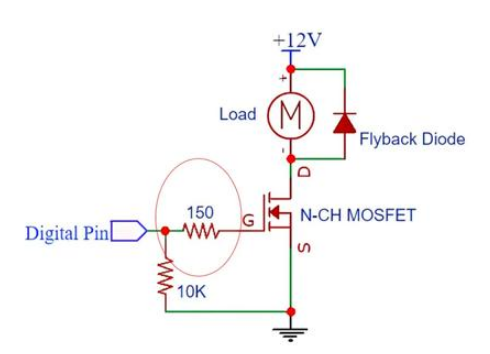

在电力电子设计中，mosfet的栅极驱动电阻选择如同为赛车选择轮胎——既要保证加速性能（开关速度），又要避免打滑（过冲振荡）。这个看似简单的电阻，实则影响着系统的效率、可靠性甚至电磁兼容性。让我们从五个维度拆解选型逻辑。

一、电压与电流的博弈：高压小电流 vs 低压大电流

高压小电流场景（如光伏逆变器）的栅极电阻通常取100Ω-500Ω，相当于给栅极电荷设置"减速带"，防止dv/dt过高引发误触发。而低压大电流应用（如服务器电源）则需要10Ω-100Ω的低电阻值，好比短跑运动员需要爆发力，20Ω-30Ω成为常见选择。具体计算可参考基础公式：Ig=(Vcc-Vth)/Rg，其中Vcc为驱动电压，Vth为阈值电压。

二、寄生参数的暗战：LCR震荡阻尼

当栅极寄生电感（Lk）与寄生电容（Cgs）形成谐振电路时，会产生类似"秋千越荡越高"的振荡。根据RLC串联谐振理论，临界阻尼电阻Rg≥√(Lk/Cgs)，假设Lk=100nH、Cgs=10nF时，计算得Rg≥6.3Ω。实际工程中常取计算值的1.5-2倍，就像给振荡系统加装"减震器"。

三、动态性能的平衡术

开关速度与损耗如同天平两端。通过时间常数τ=RG×CGS可估算开关时间，例如需要500ns开关时间(tsw)且Qg=80nC时，结合驱动器拉电流(Isource)可反推最大允许电阻值。这里有个实用技巧：先用示波器观察开关波形，若上升沿出现"台阶"，说明电阻过大导致米勒平台延长。

四、环境因素的防御工事

静电放电(ESD)高风险环境需要特殊设计。较小的栅极电阻（如≤10Ω）能快速泄放静电电荷，相当于给敏感栅极装上"避雷针"。同时建议在驱动电阻后串联双向稳压管，形成电压钳位保护，这种设计如同给mosFET穿上防弹衣。

五、工程化的最后校验

理论计算后必须通过实验验证三个关键波形：Vgs的过冲应＜20%额定电压，下降沿无回沟，开关损耗与温升在允许范围内。某电源模块案例显示，将Rg从47Ω调整为33Ω后，开关损耗降低15%，但EMI测试超标3dB；最终选择39Ω并增加RC缓冲电路实现平衡。

实际选型时还需注意：驱动IC内阻(RDV)要与外部电阻串联计算；多管并联时需考虑均流问题；高频应用需选用无感电阻。记住，没有完美的理论值，只有最适合系统需求的妥协方案——这恰如电子设计中的哲学智慧。
