常用的mos管是增强型还是耗尽型

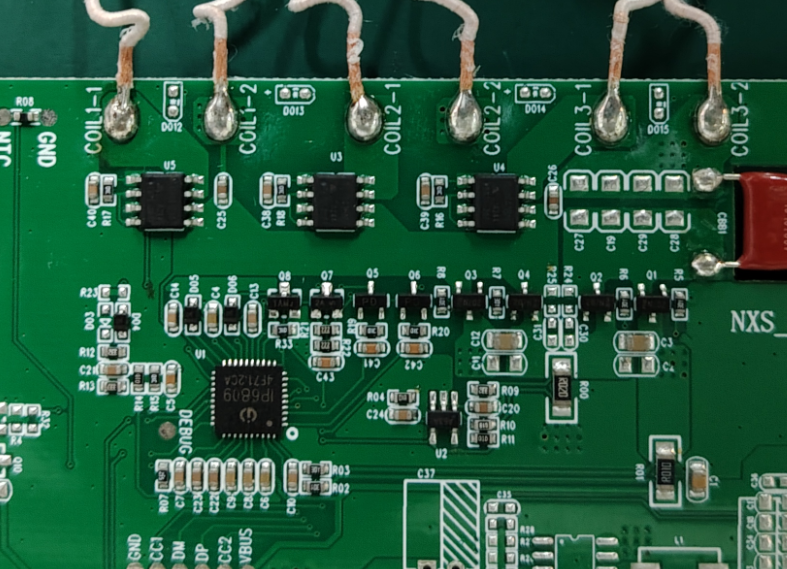

想象一下，当手机在待机模式下静止多日仍能稳定供电，或是电动工具在严寒环境中无需预热即可点火，背后都离不开一个“开关”——MOS管。今天，我们从工程师的视角出发，揭秘为何增强型mos管几乎成为数字系统、功率管理乃至射频电路中的首选，带你看懂“没电就关、加电才开”的秘密。

一、锁闭之门与常开之门的本质差异

增强型（Enhancement）和耗尽型（Depletion）mos管的零栅压状态截然不同：

• 增强型：VGS＝0时通道断开，如锁着的门，只有当VGS>Vth（典型阈值2–4V）时才打开；

• 耗尽型：VGS＝0时通道导通，要施加负压才能关断，仿佛一扇常开的大门。

这一天壤之别，决定了控制电路的复杂度和系统的静态功耗。

二、驱动简单，设计更轻松

工程师最头疼的是复杂的驱动电路。增强型MOS管只需单极驱动：

• 直接GPIO或PWM输出足够的VGS即可开启，无需额外的负压电源或电荷泵；

• 输入阻抗高达10¹²Ω，在VGS＝0时几乎无静态漏电，适合低功耗设计。

相比之下，耗尽型要实现关断必须输出负压，对驱动芯片与PCB布局提出更高要求。

三、静态功耗大比拼

在典型的电池供电场合，静态电流决定待机续航：

• 增强型MOS管的IDSS（零栅压漏极电流）可低至10nA级别；

• 耗尽型MOS管在默认导通状态下，静态漏电数µA甚至数十µA不等。

以一款便携蓝牙音箱为例，选用增强型MOS管后，待机功耗下降约80%，续航提升两小时以上。

四、数字电路与开关电源的首选元件

1. 数字逻辑与SoC：增强型MOS管的“默认断”特性与逻辑门匹配度极高，保证了电平清晰无误。

2. 开关电源（DC-DC、LDO）：低导通电阻（RDS(on)可低至几mΩ）、高开关频率（数百kHz到MHz）赋予转换器更高效率和更小体积。

3. 电机驱动与电池管理：低QG（栅极电荷）使得在高频PWM下电磁干扰下降，驱动芯片发热更少。

五、两个典型设计案例

案例一：户外太阳能充电器

方案：两颗增强型N沟道MOS管串联，利用毫米级Vth，直接由MCU GPIO控制光伏与电池切换；零压关断避免了电源倒灌，电路板无需外置电荷泵。

案例二：车载电源管理单元

方案：增强型MOS管配合片上过流检测芯片，实现软开关保护；静态功耗仅µA级，在车辆长时间熄火状态下不影响电瓶电量。

六、误区与避坑指南

• 误区一：直接将增强型驱动方案搬给耗尽型用，会因缺少负压驱动导致器件“误导通”。

• 误区二：忽视高频下的驱动损耗，选型时务必综合评估Qg、Qgd等参数。

建议：阅读数据手册重点关注Vth、RDS(on)、Qg等关键指标，结合实际工作温度与频率，完成MOS管选型。

当下碳化硅、氮化镓等新材料mosfet方兴未艾，但“默认关断、开关自如”的增强型架构，依旧是大多数电子设计的得力“守门员”。在未来高压、高频、高温的挑战面前，这一简单却稳健的特性将持续为工程师省心、省功耗、更省成本。

你在MOS管选型环节还遇到哪些难题？
