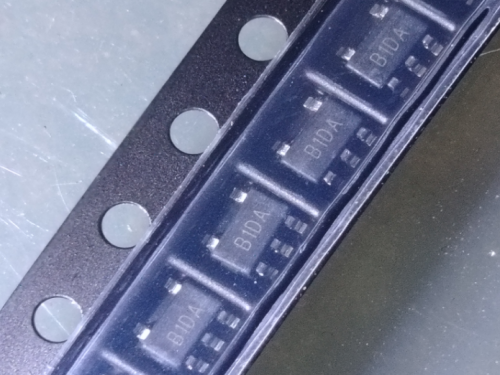

  • 9V栅极驱动芯片BM0834D(丝印B1DA)单通道双驱MOS

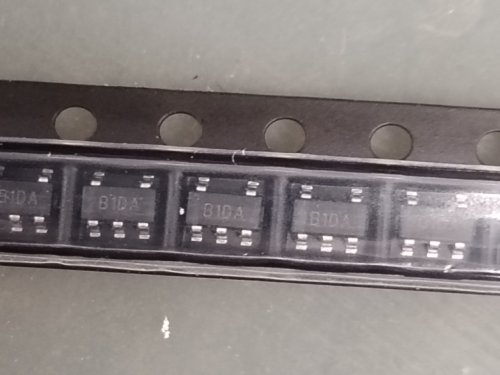

  • BM0834D(丝印B1DA)单通道双驱MOS管9V栅极驱动芯片
  • BM0834D是一款低侧栅极驱动芯片,可用于各种电源拓扑中。电源电压工作范围为2V~9V

BM0834D

产品品牌 Brand:

产品型号 Part No.: BM0834D

产品类型 Channel: 驱动ic

输入电压 Vin(V):

电流源 max(A):

应用范围: 栅极驱动、DC-DC拓扑

资料下载:

【摘要】BM0834D是一款低侧栅极驱动芯片,可用于各种电源拓扑中。电源电压工作范围为2V~9V

型号:BM0834D
类型:驱动ic
电流源 max(A):
电流沉 max(A):
供电电源(V):
输入电压Vin:
工作温度:
Package:SOT23-5L

BM0834D(丝印B1DA)MOS驱动芯片产品概述:

BM0834D是一款低侧栅极驱动芯片,可用于各种电源拓扑中。

BM0834D输出驱动由输入信号控制。逻辑状态为OUT = IN,当输入为低电平的时候OUT输出为低电平,当输入为高电平时,输出为高电平。

BM0834D可以兼容多种电源电平。输入端电平可以兼容3.3V和5V电平。

BM0834D采用SOT23-5L小体积封装。

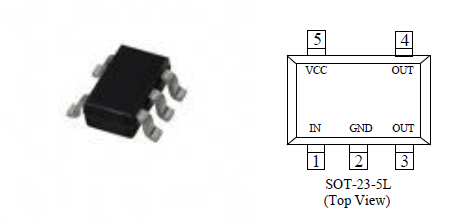

BM0834D栅极驱动芯片

BM0834D产品特点:

(1)电源电压工作范围为2V~9V

(2)0.75A输出电流

(3)兼容3.3V/5V PWM输入

(4)输入端带500K下拉电阻

(5)采用SOT23-5L封装

(6)绿色环保无卤,满足ROHS标准

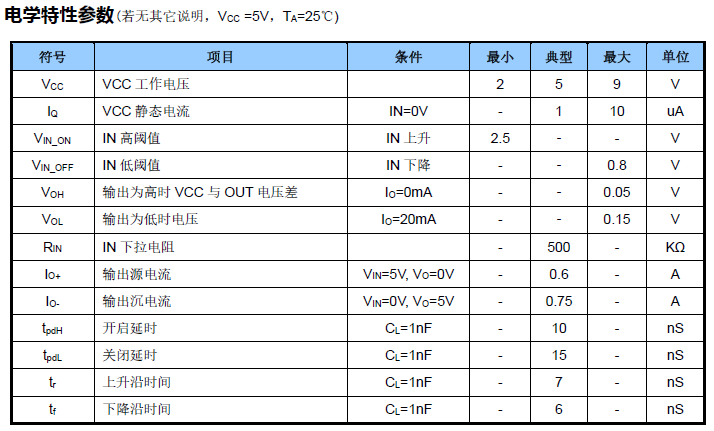

BM0834D栅极驱动芯片电学特性参数

BM0834D应用领域:

(1)栅极驱动

(2)DC-DC拓扑

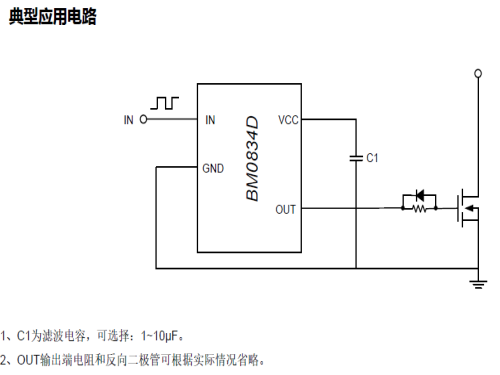

【VCC供电】

因为芯片驱动mosfet 时需要消耗较大的电流,

所以应选用低ESR的VCC旁路电容,该电容至少为1uF,并尽量靠近芯片的VCC和GND。


【PCB设计】

在设计PCB时应遵循以下原则:

VCC的旁路电容需要尽量靠近芯片的VCC和GND。

当该电路用于较大功率的应用时,需要选用散热能力较好的PCB,并控制芯片温度低于150℃。


【输入输出信号逻辑】

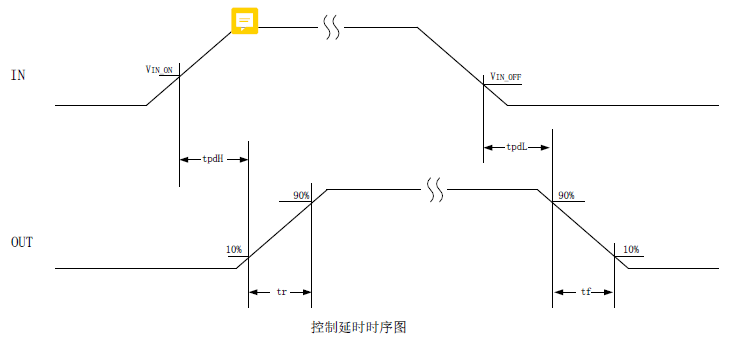

BM0834D栅极驱动芯片输入输出信号逻辑

BM0834D输出端OUT与输入端IN信号相位相同。
