mos管在逆变器中的应用是什么?

发布时间:2024-12-03编辑:国产MOS管厂家浏览:0

### 一、逆变器的基本概述

逆变器是一种将直流电转换为交流电的电力转换设备,广泛应用于太阳能发电、电动汽车、不间断电源(UPS)、储能等领域。逆变器的核心功能在于通过开关元件实现电流和电压的转换。mosfet作为一种重要的开关元件,因其高速开关性能和高效能量转换能力,在这一过程中发挥了关键作用。

### 二、MOS管在逆变器中的具体应用分析

#### 1. 全桥逆变电路

全桥逆变电路是逆变器常见的一种拓扑结构,它使用四个mos管来控制输出电压。在这种设计中,两个mos管负责正半周的信号输出,另两个负责负半周。当对角线上的两个MOS管导通时,输出为正半周电压;反之,则输出负半周电压。这种交替导通的方式使得直流电可以转换为交流电。

**具体应用**:

全桥逆变电路常用于高功率逆变器中,例如电动汽车的电池管理系统。在这些系统中,MOS管的高开关速度能够确保快速响应,从而提高能源利用效率。此外,全桥逆变电路还具有较好的稳定性,能在复杂环境下保持稳定运行。

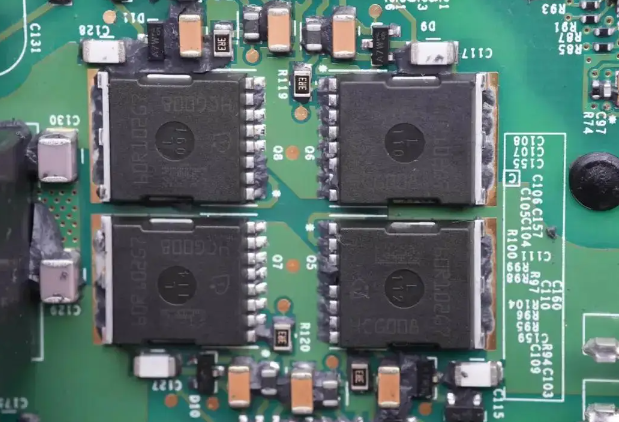

mos管在逆变器中的应用


#### 2. 半桥逆变电路

半桥逆变电路通常由两个MOS管和一个中间抽头的变压器构成。在这种配置中,变压器的中间抽头提供一个虚拟的中性点,而两个MOS管分别控制正半周和负半周的信号输出。半桥逆变电路适用于较低功率的应用,因为其只需要两个开关元件,成本相对较低。

**具体应用**:

在小型太阳能逆变器中,半桥逆变电路被广泛应用。由于太阳能发电系统产生的直流电需要高效地转换成交流电,以供家庭或商业用电,半桥逆变电路提供了一种成本效益高的解决方案。MOS管在这里起到了快速切换电流的作用,从而实现高效的能量转换。

#### 3. 推挽逆变电路

推挽逆变电路由两个互补的MOS管组成,这两个MOS管轮流导通和截止,以产生交变的输出信号。推挽逆变电路的设计简单,但要求开关元件具有较高的耐压能力和快速的开关速度。

**具体应用**:

推挽逆变电路多用于低频和中功率的应用场合,如一些特殊的工业电源和电动车辆充电系统。由于其结构简单且易于控制,因此在一些特定的应用场景下非常受欢迎。MOS管的快速开关特性使得推挽逆变电路能够高效地工作。

### 三、MOS管选型指南

在选择适合逆变器的MOS管时,需要考虑以下几个关键因素:

1. **额定电压**:MOS管的最大工作电压应高于电路中的最高电压,以确保安全。
2. **电流能力**:MOS管的额定电流必须满足负载需求,特别是在峰值电流条件下。
3. **导通电阻**:低导通电阻可以减少功率损耗,提高系统效率。
4. **开关速度**:快速的开关时间对于高频应用尤其重要,可以提高逆变器的性能。
5. **封装形式**:根据实际应用场景选择合适的封装形式,如TO-220、TO-263等。

### 四、结论与未来展望

MOS管作为逆变器中的关键组件,其性能直接影响着逆变器的整体表现。随着技术的进步,新型MOS管不断涌现,它们的性能更加优越,能够满足更为严苛的应用需求。在未来,随着电动汽车、可再生能源等领域的快速发展,MOS管在逆变器中的应用将会更加广泛,其技术创新也将推动整个行业的进步。
