保护板mos管坏了的表现

发布时间：2024-12-24编辑：国产MOS管厂家浏览：0次

MOS管（Metal-Oxide-Semiconductor Field Effect Transistor）在现代电子设备中扮演着至关重要的角色，它们广泛应用于电源管理、电池保护、电机驱动等领域。然而，在实际使用过程中，由于各种原因，mos管可能会出现损坏。本文将详细解析保护板上mos管损坏的主要表现，帮助工程师和技术人员快速识别问题所在，并采取相应的措施。

### 一、保护板MOS管的功能与重要性

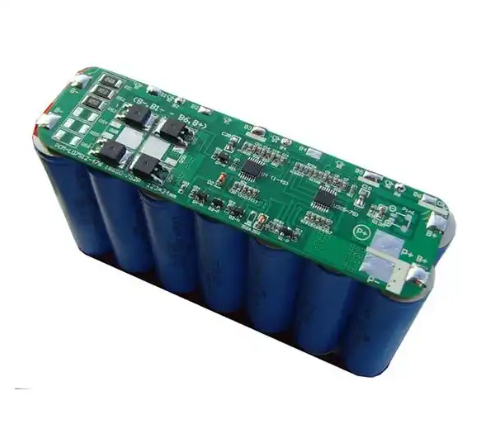

保护板上的MOS管主要起到开关和保护的作用。在电池管理系统中，例如，MOS管用于控制电池组的充放电过程，防止过充、过放、短路等异常情况的发生，以保护电池和电路的安全。一旦MOS管损坏，可能会导致电池无法正常充放电，甚至引发安全事故。

### 二、MOS管损坏的主要原因

1. **过流损坏**：当电流超过MOS管的最大承受范围时，MOS管会因过热而损坏。这种情况通常发生在输出端存在短路或过载时。

2. **过压损坏**：MOS管在工作时，如果漏极和源极之间的电压超过其额定值，会导致MOS管发生雪崩击穿，进而损坏。

3. **静电损坏**：静电是电子设备常见的敌人之一，MOS管对静电敏感，如果操作不当或环境静电较多，容易发生静电击穿，导致MOS管损坏。

4. **温度过高**：长时间高负载工作会使MOS管温度升高，如果散热不良，会导致MOS管热失效。

5. **功率损耗**：在开关过程中，MOS管会产生一定的功率损耗，如果设计不合理或使用不当，会导致MOS管过热损坏。

保护板mos管坏了的表现

### 三、MOS管损坏的具体表现

1. **外观检查**：可以通过肉眼观察MOS管是否有明显损坏迹象，如外壳烧焦、裂纹、变形等现象。如果有，则表明MOS管可能已经损坏。

2. **万用表检测**：
- **在路检测**：切断电源，将万用表调至适当的电阻量程，测量MOS管各引脚之间的电阻值。正常情况下，栅极与其它引脚之间应为开路状态，即电阻值无穷大；而漏极与源极之间则应有一定阻值（具体视型号而定）。如果发现栅极与任一引脚之间阻值较小或为零，则说明MOS管可能已经损坏。
- **开路检测**：从电路板上拆下MOS管，单独测量其各引脚之间的电阻值。具体步骤和方法同上。需要注意的是，不同型号的MOS管其正常阻值范围有所不同，需要参考具体型号的技术手册进行判断。

3. **专业仪器检测**：
- **使用曲线tracer（半导体管特性图示仪）**：可以更准确地测试MOS管的导通电阻、阈值电压等参数，从而判断其好坏。这种方法适用于对MOS管性能要求较高的场合。
- **代换法**：找来一个同型号的正常MOS管替换怀疑损坏的MOS管进行试验。如果故障排除则可确定原MOS管已损坏；反之则有可能是外围电路有问题导致MOS管损坏。这种方法虽然简单但非常实用且有效。

### 四、如何预防MOS管损坏？

1. **合理设计电路**：根据实际应用场景选择合适的MOS管型号并设计合理的电路布局以减少电压、电流冲击的风险。

2. **加强散热措施**：对于长时间工作的设备应采用有效的散热措施如安装散热器、风扇等以保证MOS管的工作温度在其允许范围内。

3. **防静电处理**：在生产和使用过程中应注意防静电处理避免静电对MOS管造成损害。例如佩戴防静电手环、使用防静电工具和材料等。

4. **定期维护检查**：定期对设备进行检查和维护及时发现潜在问题并进行修复以防止故障扩大导致更严重的损失。

总之，通过了解保护板MOS管损坏的原因和表现以及掌握正确的检测方法和预防措施我们可以更好地保护和维护我们的设备确保其稳定可靠地运行。
