mos管是怎样控制电压的

发布时间:2025-01-12编辑:国产MOS管厂家浏览:0

#### 一、MOS管的基本结构与类型

金属-氧化物-半导体场效应晶体管(mosfet)简称mos管,属于绝缘栅型场效应晶体管。其基本结构包括一个由P型或N型半导体材料制成的衬底,以及在其上形成的栅极(Gate),漏极(Drain),和源极(Source)。根据沟道类型的不同,mos管可分为N沟道和P沟道两种。N沟道MOS管的载流子为电子,而P沟道MOS管的载流子为空穴。此外,根据工作模式的不同,MOS管还可以分为增强型和耗尽型。

#### 二、MOS管的特性优势

1. **低阻抗**:导通时MOS管的导通电阻极低,通常只有几毫欧姆,从而减少了传导损耗。

2. **高速度**:开关速度快,适合高频应用。

3. **高耐压**:能够承受较高的电压应力,适用于各种高电压环境。

4. **灵活性强**:栅偏压可为正可为负,也可为零,三极管只能在正向偏置下工作。

5. **低成本、小面积**:制造成本低廉且占用空间小,高整合度使其广泛应用于集成电路设计。

6. **大电流处理能力**:具备极强的大电流处理能力,方便作为恒流源使用。

#### 三、MOS管的控制原理

在N沟道增强型MOS管中,当栅极对源极的电压(Vgs)小于开启电压(Vgs(th))时,无论漏极对源极的电压如何,MOS管都处于关闭状态。而当Vgs大于Vgs(th)时,即使Vds较小,也会有较大的电流流动,MOS管进入导通状态。对于P沟道MOS管,工作原理类似,但电压方向相反。

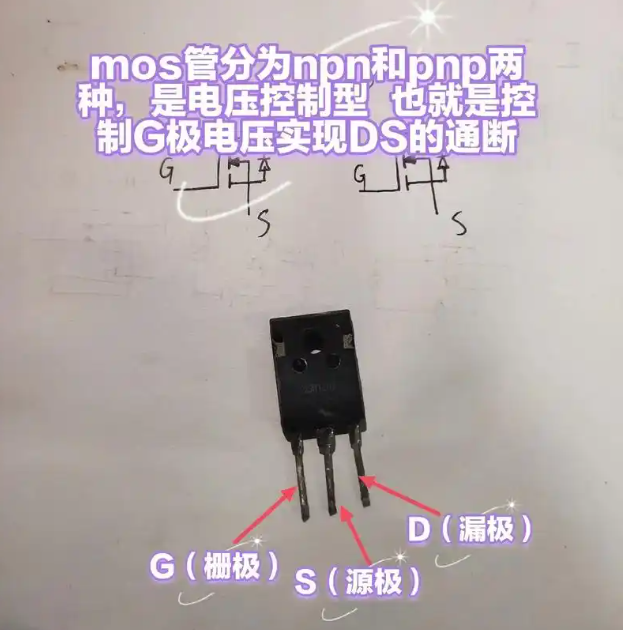

mos管是怎样控制电压的


#### 四、驱动电路的设计

由于MOS管本质上是一个电压控制型器件,其输入阻抗极高,因此在设计驱动电路时需要特别注意以下几点:

1. **提供足够的峰值电流**:确保驱动电路能够快速为栅极充电,避免上升沿的高频振荡。

2. **保持导通稳定**:导通期间,驱动电路要能维持稳定的栅源电压,以保证MOS管的可靠导通。

3. **快速关断**:关断瞬间提供低阻抗回路,使栅极电荷迅速释放,确保快速关断。

4. **电气隔离**:根据实际需求采用变压器或光耦隔离,提高系统可靠性。

#### 五、常见应用场景

MOS管广泛应用于模拟电路和数字电路领域,如开关电源、马达驱动、电池保护、LED照明等。其高效的开关能力和低功耗特性,使其成为现代电力电子设备中的核心元件。

#### 六、实际应用注意事项

在选择和应用MOS管时,需要注意以下几点:

1. **关键参数**:如Vgs(th),Rds(on),Vgs的最大值和最大漏极电流Id等。

2. **散热设计**:由于大功率MOS管在高频工作时发热量大,需考虑良好的散热设计以防止过热损坏。

3. **雪崩击穿与静电防护**:避免超过最大额定电压以免发生雪崩击穿,同时注意静电防护措施,防止MOS管因静电损坏。

综上所述,MOS管作为一种重要的电子元件,凭借其卓越的性能和广泛的应用前景,在电力电子设备中扮演着至关重要的角色。理解和掌握MOS管的结构和工作原理,有助于更好地进行电路设计和优化,实现高效、可靠的电子控制系统。
