在开关电源设计中,MOS管的选型是至关重要的一环。正确的mos管不仅能够提高电路的效率和稳定性,而且还能延长电路的使用寿命。推挽开关电源是一种常见的电源拓扑结构,它利用两个参数相同的功率BJT管或mosfet管以推挽方式存在于电路中,各负责正负半周的波形放大任务。这种设计使得电路工作时,两只对称的功率开关管每次只有一个导通,因此导通损耗小,效率高。
在选择mos管时,首先要考虑的是其最大漏源电压(Vds)。这一参数决定了MOS管能够承受的最大电压,通常应选择高于实际工作电压的MOS管,以保证电路的安全运行。例如,如果电路的工作电压为20V,那么可以选择耐压值为100V的MOS管,以确保有足够的裕量。
要考虑的是MOS管的最大漏源电流(Id)。这个参数决定了MOS管能通过的最大电流,应根据电路的实际需求来选择。如果电路需要通过的电流较大,那么应选择具有较高最大漏源电流的MOS管。此外,还要考虑MOS管的热阻和散热条件,以确保其在长时间工作后不会过热损坏。
开关速度也是选择MOS管时需要考虑的重要因素之一。MOS管的开关速度快,意味着它可以更快地响应控制信号的变化,从而提高整个电路的响应速度和效率。因此,在选择MOS管时,应优先考虑那些具有较快开关速度的产品。

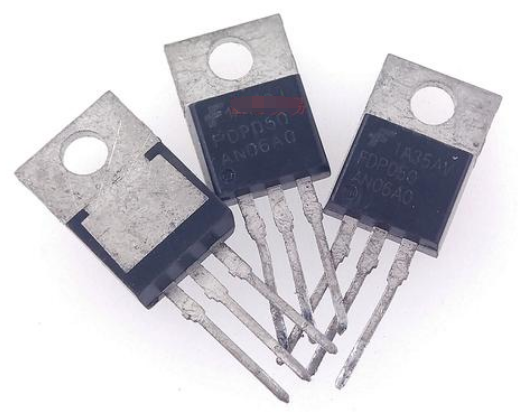

还需要考虑MOS管的封装形式。不同的封装形式适用于不同的应用场景,例如SMT封装适合自动化生产线上的快速安装,而DIP封装则更适合手工焊接。因此,在选择MOS管时,应根据实际应用的需要来确定封装形式。
在进行MOS管的选型过程中,还需要对电路的稳定性进行分析。这包括稳定因子的计算和极点的分析,以确保放大电路在各种工作条件下都能保持稳定的放大性能。同时,还需要对电路的频率响应进行分析,了解放大电路在不同频率下的放大性能,包括增益的计算和相位的分析。
失真分析也是不可忽视的一个环节。失真分析可以帮助我们了解放大电路在放大过程中引入的失真情况,包括非线性失真和谐波失真的计算和分析。
推挽开关电源中的MOS管选型是一个复杂的过程,需要综合考虑多个因素。只有选择了合适的MOS管,才能确保电路的性能和稳定性达到最佳状态。
