mos管ds导通电压是多少?

发布时间:2025-01-20编辑:国产MOS管厂家浏览:0

在现代电子技术中,金属氧化物半导体场效应晶体管(mosfet)是不可或缺的组件,它以其独特的结构和性能参数成为电子设计人员和科技爱好者的热门话题。作为一名电子工程师或科技爱好者,了解mosFET的DS导通电压对于电路设计和故障排除至关重要。

一、什么是MOSFET?

MOSFET是一种电压控制型半导体器件,广泛应用于放大和开关电路中。它由栅极、漏极、源极和衬底构成,通过在栅极上施加电压来控制源极与漏极之间的电流。这种控制方式使得MOSFET成为数字逻辑电路中的关键元件。

二、MOSFET的基本工作原理

MOSFET根据其导电沟道类型可分为N沟道和P沟道两种。N沟道MOSFET在栅极相对于源极的电压为正值时导通,而P沟道MOSFET则在栅极相对于源极的电压为负值时导通。当栅极电压超过一定阈值时,MOSFET的导电沟道形成,允许电流从漏极流向源极。

三、什么是DS导通电压?

DS导通电压是指在MOSFET中,为了形成导电沟道所需的最小栅源电压差(Vgs)。对于N沟道增强型MOSFET,当Vgs超过阈值电压时,沟道开始形成;而对于耗尽型MOSFET,即使Vgs为零,也存在一个初始的导电沟道。

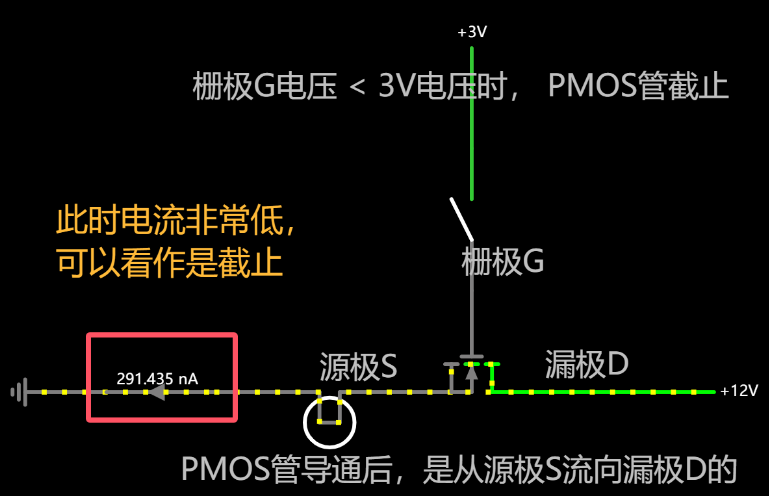

mos管ds导通电压是多少

四、MOSFET的性能参数

  1. 阈值电压:使MOSFET开始导通的最小Vgs。

  2. 导通电阻:漏极与源极之间的电阻,影响器件的效率。

  3. 输入电容:栅极与其他电极之间的电容,影响器件的开关速度。

  4. 最大耐压:漏极与源极之间能承受的最大电压差。

  5. 开关时间:器件从截止到导通或反向转换的时间。

五、MOSFET的应用实例

在CMOS传感器中,MOSFET用于感光元件的信号转换。在开关电源中,MOSFET用于高效的能量转换。在电机驱动中,它们作为电子开关控制电机的启停和方向。这些应用展示了MOSFET在电子设备中的多样性和重要性。

六、如何选择合适的MOSFET

选择MOSFET时,需要考虑其工作电压范围、电流要求、开关速度以及热稳定性。例如,功率MOSFET适合高电流应用,而逻辑电平MOSFET适用于低功耗的数字电路。

七、未来趋势和挑战

随着技术的发展,MOSFET的设计不断向着小型化、低功耗和高性能迈进。纳米技术和新型半导体材料的研究正在推动这一进程。然而,这也带来了新的挑战,如量子效应对小型器件的影响和散热问题。

MOSFET作为电子工程领域的一项基础技术,其原理和应用的了解对于任何从事相关工作的人来说都是宝贵的知识。通过深入理解DS导通电压和其他关键参数,我们可以更好地设计和优化电路,以应对日益复杂的电子设备需求
