mosfet和igbt的优缺点对比研究

发布时间:2025-01-26编辑:国产MOS管厂家浏览:0

在电力电子领域,mosfet和IGBT是两种广泛应用的半导体器件。它们各有其独特的优缺点,适用于不同的应用场景。本文将对这两种器件的特性进行详细的对比分析,以帮助工程师和设计者更好地理解和选择适合自己需求的器件。

### 一、工作原理的差异

#### 1. MOSFET的工作原理

mosFET是一种利用电场控制半导体导通的器件,其基本结构由源极、漏极和栅极组成。通过在栅极施加电压来控制漏极和源极之间的电流。MOSFET具有高输入阻抗和低导通压降的特点,可以实现高速开关和低功耗。

#### 1. IGBT的工作原理

IGBT结合了MOSFET和BJT(双极型晶体管)的优点,既具有高输入阻抗,又具有较低的导通压降。它的结构比MOSFET复杂,包含一个PNP晶体管和一个NPN晶体管,通过在栅极施加电压来控制集电极和发射极之间的电流。

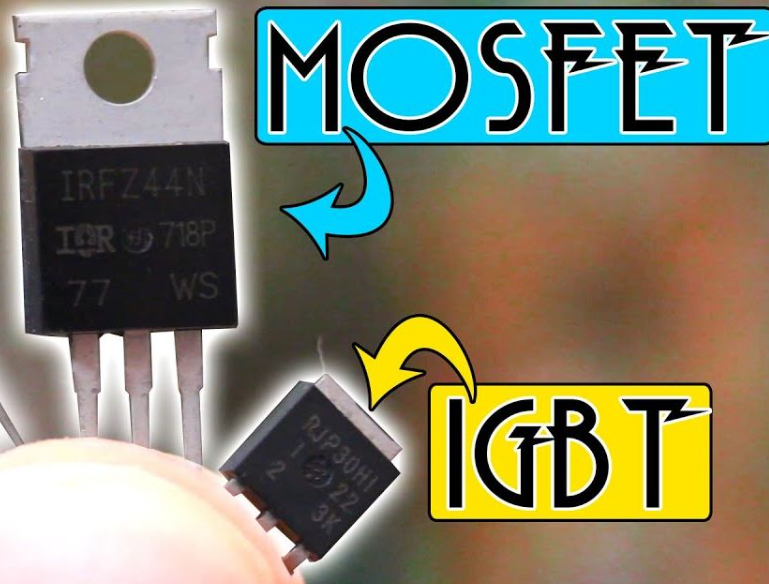

mosfet和igbt的优缺点对比研究

### 二、电气特性比较

#### 1. 导通压降与开关速度

* **MOSFET**:在低压应用中,MOSFET的导通压降较低,且开关速度快,适用于高频应用。然而,随着电压的升高,其导通电阻增大,性能有所下降。

* **IGBT**:虽然IGBT的导通压降在低压条件下较高,但在高电压和大电流应用中,其导通损耗较小。此外,IGBT的开关速度较慢,但在中低频应用中表现良好。

#### 2. 电流承受能力

* **MOSFET**:MOSFET在低电流应用中表现出色,但在大电流条件下性能较差。

* **IGBT**:由于采用了双极型晶体管结构,IGBT具有较高的电流密度和较好的电流承受能力,适用于大功率和高电压应用。

### 三、应用领域与成本分析

#### 1. 应用领域

* **MOSFET**:适用于低压、高频应用场景,如开关电源、逆变器、电动工具等。

* **IGBT**:适用于高电压、大电流场景,如交流电机驱动、电网逆变器、高压直流输电等。

#### 2. 成本考虑

* **MOSFET**:通常成本较低,且种类繁多,易于选择。

* **IGBT**:由于制造过程复杂且功率处理能力高,成本相对较高。但在需要高功率和高电压的应用中,IGBT的成本效益更高。

### 四、结论与建议

在选择MOSFET或IGBT时,工程师和设计者应根据具体的应用场景和性能需求进行权衡。对于低压、高频应用,MOSFET是一个经济且高效的选择;而对于高电压、大电流应用,IGBT则更为合适。通过合理选择和应用这两种半导体器件,可以显著提高电力电子系统的性能和效率。
