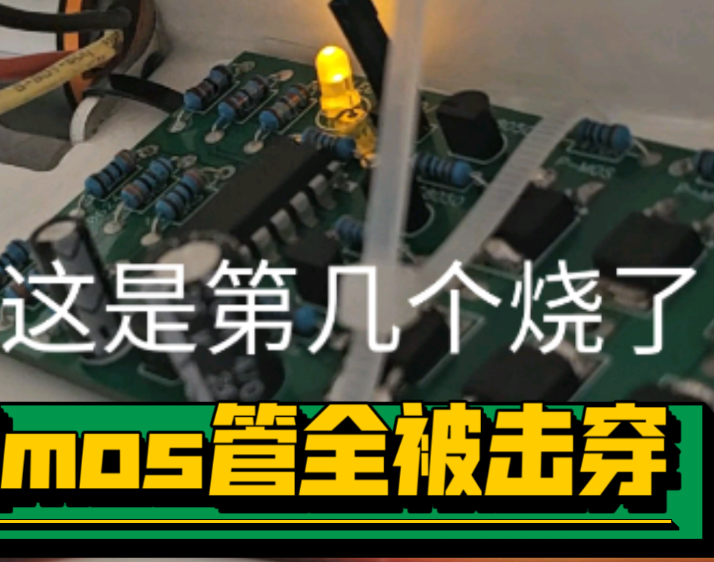

mos管容易被击穿如何防护呢？

### 一、MOS管为何容易被击穿

MOS管作为一种ESD（静电放电）敏感器件，其输入电阻非常高，而栅-源极间的电容又非常小。这一特性使得mos管极易受到外界电磁场或静电的感应而带电。由于少量电荷就能在极间电容上形成相当高的电压，进而对mos管造成损坏。静电较强的场合下，电荷难以泄放，更增加了静电击穿的风险。静电击穿通常分为两种形式：电压型和功率型。电压型击穿是指栅极的薄氧化层发生破裂，形成针孔，导致栅极与源极或漏极短路；而功率型击穿则是金属化薄膜铝条被熔断，可能造成栅极开路或源极开路。

### 二、静电对MOS管的影响方式

静电是一种常见的物理现象，它具备以下三个主要特征：有吸引或排斥的力量、存在电场并与大地产生电位差、能够产生放电电流。这些特点使得静电在电子产品的生产和使用过程中无处不在，且难以避免。静电对元件的破坏主要有以下三种情形：

1. **吸附灰尘**：改变线路间的阻抗，影响元件的功能和寿命。

2. **完全破坏**：因电场或电流破坏元件绝缘层和导体，使元件不能工作（例如元件烧毁）。

3. **潜在损伤**：因瞬间的电场软击穿或电流产生过热，使元件受伤但尚能工作，寿命受损。

### 三、防护措施详解

为了有效防止MOS管被静电击穿，我们需要从多个角度进行防护措施的设计和实施：

1. **使用保护器件**

- **齐纳稳压管**：齐纳稳压管可以在电路中起到过压保护的作用，当电压超过一定阈值时，它会迅速导通，将过压部分泄放掉，从而保护MOS管不被损坏。

- **二极管保护**：在电路输入端添加保护二极管，可以限制过大瞬态输入电流，保护MOS管的内部结构。

2. **优化PCB设计**

- **合理布局**：在设计电路时，要注意关键元器件的布局，尽量减小长引线，以避免寄生电容引起的耦合干扰。

- **地线设计**：地线应尽量加宽，并采用大面积铺地的方式，以减少阻抗，提高接地效果。

- **屏蔽措施**：对于易受干扰的信号线，可以采用屏蔽措施，如使用屏蔽电缆或将信号线包覆在地线内部。

3. **其他注意事项**

- **工具和仪表接地**：所有操作工具和测试设备必须良好接地，确保在使用中不会引入额外的静电。

- **穿戴合适衣物**：操作人员应避免穿着容易产生静电的尼龙、化纤衣服，最好佩戴防静电手环。

- **焊接顺序**：焊接时，建议先焊接接地管脚，然后再焊其他管脚，这样可以有效泄放掉潜在的静电。

### 四、总结

MOS管由于其高输入电阻和小栅-源极间电容的特性，使其非常容易受到静电的威胁。因此，采取合适的防护措施至关重要。通过使用保护器件、优化PCB设计和注意操作细节，我们可以最大限度地降低静电对MOS管的危害，从而提高电子产品的可靠性和寿命。
