mosfet放大器设计与测试

发布时间:2025-02-02编辑:国产MOS管厂家浏览:0

在现代电子设备设计的舞台上,mosfet放大器凭借其独特的优势,如高输入阻抗、低功耗和卓越的频率响应,已然成为一颗璀璨的明星。作为电子工程师,我们深知设计一款高效且稳定的mosFET放大器不仅需要深入理解其工作原理和特性,还需对电路的整体布局与元件选择有精准的把控。本文旨在提供一份详尽的MOSFET放大器设计与测试指南,助您掌握从理论到实践的全过程,独立完成高质量的MOSFET放大器设计与调试工作。

我们要深入了解MOSFET放大器的基本工作原理。MOSFET是一种电压控制型半导体器件,其放大作用主要依赖于栅极电压对漏极电流的控制。在设计放大器时,我们需要根据具体的应用需求,选择合适的MOSFET类型(如NMOS或PMOS),以及确定其工作模式(如共源、共漏或共栅)。这些选择将直接影响放大器的性能参数,如增益、带宽、线性度和失真度等。

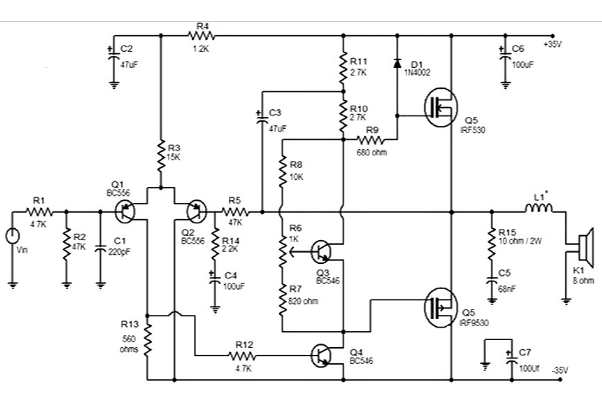

mosfet放大器设计与测试

在电路的整体布局上,我们需要特别注意电源去耦和信号隔离。通过合理的电容组合,我们可以有效地滤除电源噪声,提高放大器的稳定性和信噪比。信号隔离则有助于防止不同电路部分之间的相互干扰,确保信号的纯净传输。

元件选择也是MOSFET放大器设计中的关键环节。我们需要根据放大器的工作频率和负载条件,精心挑选合适的电阻、电容和电感等无源元件。这些元件的品质因素和公差等级都将直接影响放大器的性能。此外,对于有源元件如晶体管和集成电路,我们还需要关注其电气规格和温度特性,以确保其在各种工作环境下的稳定运行。

当MOSFET放大器的设计完成后,精确的测试是确保其性能达标的重要环节。我们可以利用示波器观察放大器的输出波形,检查其是否存在失真或振荡现象。同时,通过测量放大器的增益、带宽和相位等参数,我们可以进一步评估其性能表现。在测试过程中,我们还需要注意仪器的校准和测量误差的修正,以确保测试结果的准确性。

设计一款高效且稳定的MOSFET放大器需要我们在理解其基本原理的基础上,综合考虑电路的整体布局、元件选择和精确测试等多个方面。通过不断学习和实践,我们可以逐步提升自己的设计能力,为现代电子设备的发展贡献更多创新力量。
