sic mosfet结构图详解

发布时间:2025-02-03编辑:国产MOS管厂家浏览:0

在当前科技飞速发展的时代背景下,新能源汽车、高速铁路等前沿领域对电力电子设备的性能提出了前所未有的高标准与严要求。其中,功率半导体器件作为电力电子系统的核心部件,其性能优劣直接影响到整个系统的效率与稳定性。SiC mosfet(碳化硅金属-氧化物-半导体场效应晶体管)凭借其高效能、耐高温等显著特性,成为了这一领域的明星产品,引领着电力电子技术的革新浪潮。

作为一位深耕于半导体设备教学与研究的电子工程师或教育工作者,我深知深入理解SiC mosFET的内部结构对于设计更优性能的电力系统具有不可估量的价值。因此,本文旨在通过详细解读SiC MOSFET的结构图,为读者提供一种直观且深入的理解方式,帮助初学者或相关从业者掌握其工作原理及关键特性,进而能够更好地应用到实际的电力电子设计和优化工作中。

SiC MOSFET的基本构成

SiC MOSFET作为一种典型的场效应晶体管,其基本构造包括源极(Source)、漏极(Drain)、栅极(Gate)以及位于栅极下方的绝缘层和半导体基片。与传统的硅基MOSFET相比,SiC MOSFET的最大区别在于其采用了碳化硅(SiC)作为半导体材料,这种材料具有更高的热导率、更低的本征载流子浓度以及更宽的禁带宽度,使得SiC MOSFET能够在更高的温度和电压下稳定工作。

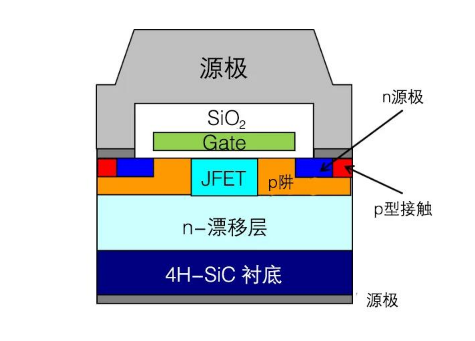

sic mosfet结构图

结构详解:从外到内

  1. 源极与漏极:作为电流的输入与输出端,源极和漏极通常由高纯度的SiC材料制成,并通过精密的光刻技术形成特定的形状,以优化电流流通路径,减少电阻损失。

  2. 栅极与绝缘层:栅极是控制电流开关的关键部分,它通过在绝缘层上施加电压来调节沟道区的电导率。不同于传统的二氧化硅(SiO2)绝缘层,SiC MOSFET可能采用氮化硅(SiNx)或其他高性能绝缘材料,以提高耐压能力和降低栅极泄漏电流。

  3. 沟道区:位于栅极下方的沟道区是电流流动的主要通道,其导电性随栅极电压的变化而改变,从而实现对电流的控制。SiC材料的使用使得沟道区能够在更高的温度和电压条件下保持稳定的导电性。

  4. 衬底:作为整个器件的基础,衬底不仅支撑着所有的上层结构,还提供了良好的导热路径,有助于将工作时产生的热量迅速导出,保持器件的温度稳定。

工作原理浅析

当栅极电压超过某一阈值时,沟道区的电导率显著增加,允许电流从源极流向漏极,此时MOSFET处于导通状态;反之,当栅极电压低于阈值时,沟道区几乎不导电,MOSFET则处于截止状态。通过精确控制栅极电压,可以实现对电流的快速开关,这是SiC MOSFET在高频、高温、高压应用场景中展现卓越性能的基础。

结语:推动技术进步的桥梁

通过对SiC MOSFET结构图的深入解读,我们不仅揭示了其高效能、耐高温等特性背后的物理基础,更为电力电子系统的设计与优化提供了宝贵的指导思路。随着技术的不断进步和应用需求的日益增长,SiC MOSFET将在更多领域发挥重要作用,成为推动功率半导体领域技术创新的重要力量。希望本文能够激发更多从业者和技术爱好者的兴趣,共同探索SiC MOSFET的无限可能,携手推动电力电子技术迈向新的高度。
