mos栅极驱动的振荡现象

## **为什么MOSFET栅极会振荡？**

在现代电力电子和开关电源设计中，mosfet（金属氧化物半导体场效应晶体管）因其高开关速度和低导通电阻而广受欢迎。然而，工程师们常常遇到一个棘手的问题——**mos栅极驱动的振荡现象**。这种振荡不仅会导致开关损耗增加、EMI（电磁干扰）恶化，甚至可能损坏器件。那么，这种振荡是如何产生的？又该如何有效抑制？

本文将深入探讨MOS栅极振荡的**物理机制**、**影响因素**以及**实用解决方案**，帮助工程师优化电路设计，提升系统可靠性。

---

## **1. 什么是MOS栅极驱动的振荡现象？**

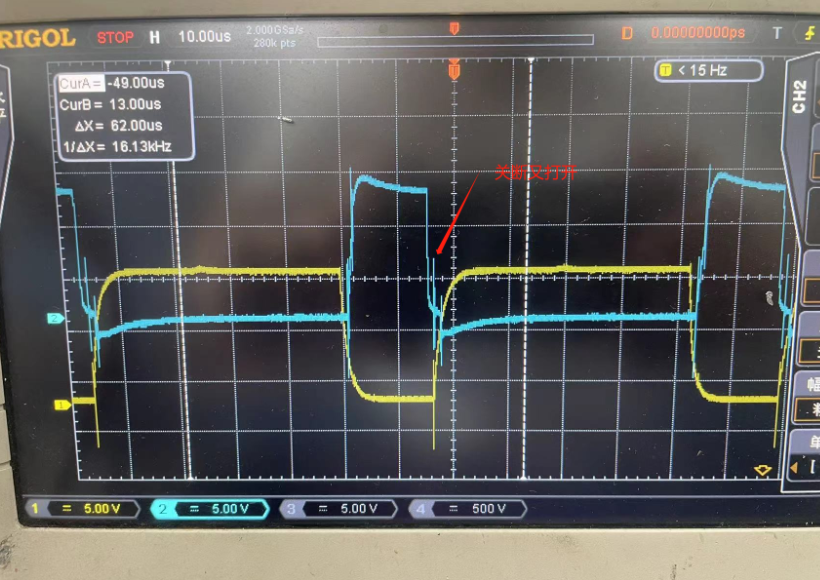

MOSFET的栅极驱动电路在开关过程中，由于寄生参数（如电感、电容）和PCB布局的影响，可能会在栅极电压（VGS）上产生**高频振荡**。这种振荡通常表现为：

- **电压振铃（Ring）**：栅极电压在上升或下降沿出现衰减振荡。

- **虚假导通**：振荡可能导致MOSFET误触发，增加开关损耗。

- **EMI问题**：高频振荡会辐射噪声，干扰周边电路。

这种现象的根源在于**栅极回路的寄生电感和电容**形成了LC谐振电路，而驱动信号的快速变化激发了谐振。

---

## **2. 振荡产生的主要原因**

### **（1）寄生参数的影响**

MOSFET的栅极并非理想元件，其内部和外部电路存在**寄生电感（Lg）**和**寄生电容（Ciss、Crss）**。当驱动信号变化时，这些寄生参数会形成谐振回路，导致振荡。

- **栅极电感（Lg）**：来自PCB走线、封装引线等。

- **米勒电容（Cgd）**：在开关过程中，米勒效应会加剧振荡。

### **（2）驱动回路阻抗不匹配**

如果驱动电路的输出阻抗（Rdrive）与栅极回路的特征阻抗不匹配，信号反射会导致振铃。例如：

- **驱动电阻（Rg）过小**：无法有效阻尼振荡。

- **PCB布局不良**：长走线增加寄生电感，恶化振荡。

### **（3）快速开关带来的挑战**

现代MOSFET的开关速度极快（纳秒级），但过快的dv/dt和di/dt会激发高频振荡，尤其是在**硬开关（Hard Switching）**拓扑中。

## **3. 如何抑制MOS栅极振荡？**

### **（1）优化栅极驱动电阻（Rg）**

- **增加栅极电阻**：适当增大Rg可降低谐振Q值，抑制振荡，但会牺牲开关速度。

- **采用RC缓冲电路**：在栅极串联小电阻（如10Ω）并并联电容（如100pF），可有效阻尼高频振荡。

### **（2）改善PCB布局**

- **缩短栅极驱动回路**：减少寄生电感，如采用**Kelvin连接**（独立栅极驱动回路）。

- **使用低电感封装**：如DFN、QFN等封装比TO-247更优。

### **（3）选择合适的驱动芯片**

- **有源米勒钳位（Active Miller Clamp）**：某些驱动IC（如UCC27524）可防止米勒效应引起的虚假导通。

- **自适应死区控制**：避免上下管直通，减少振荡风险。

### **（4）采用软开关技术**

- **ZVS（零电压开关）**或**ZCS（零电流开关）**拓扑可降低开关应力，减少振荡。

---

## **4. 实际案例分析**

某电源模块在测试时发现MOSFET栅极出现严重振荡，导致效率下降5%。经分析发现：

- **问题根源**：PCB栅极走线过长（>3cm），寄生电感达20nH。

- **解决方案**：

1. 缩短走线，采用星型接地布局。

2. 在栅极串联15Ω电阻并并联220pF电容。

3. 更换低寄生电感封装MOSFET（DFN5x6）。

- **结果**：振荡幅度降低80%，效率恢复至设计值。

---

## **5. 总结与建议**

MOS栅极振荡是电力电子设计中的常见问题，但通过**优化驱动电路、改善PCB布局、选择合适的器件**，可以有效抑制。关键点包括：

- **控制寄生参数**（Lg、Cgd）。

- **合理选择Rg**，平衡开关速度与阻尼效果。

- **采用先进驱动技术**（如米勒钳位、软开关）。

通过系统性的分析和优化，工程师可以显著提升MOSFET的开关性能，确保电源系统稳定高效运行。
