mos驱动电流不够现象

在电子电路设计中，MOS管因其高输入阻抗、低导通电阻等优势，被广泛应用于功率转换、电机驱动等场景。然而，实际应用中常出现驱动电流不足的现象，导致mos管无法快速响应或完全导通，进而引发效率下降、发热异常甚至器件损坏等问题。本文将从原理、表现、原因及解决方案四个维度，深入剖析这一问题。

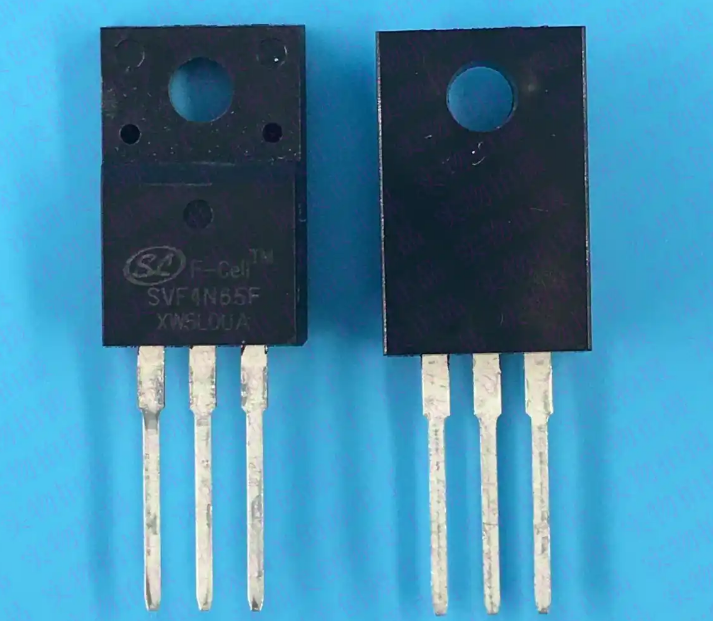

一、mos管的“电压控制”特性与电流的矛盾

MOS管是典型的压控型器件，其导通状态由栅源极电压（V_GS）决定。理论上，只需在栅极施加足够电压即可控制漏极电流。但实际电路中，驱动电流的作用不可忽视，原因如下：

1. 栅极电容的充放电需求

2. MOS管的栅源极间存在寄生电容（如C_iss），驱动电路需通过有限电流对电容充放电。若驱动电流不足，栅极电压上升缓慢，导致MOS管开启延迟。

3. 比喻：如同用细水管给大水箱注水，水流不足则水位上升缓慢。

4. 抗干扰与稳定性要求

5. 驱动电流不足时，栅极电压易受外界干扰（如噪声、寄生参数），可能引发误触发或振荡。

二、驱动电流不足的典型表现

1. 导通电阻增大，发热严重

2. 当驱动电压未达到阈值或驱动电流不足时，MOS管处于线性区而非饱和区，导通电阻（R_ds(on)）显著增大。例如，某型号MOS管在V_GS=10V时R_ds(on)为10Ω，但若V_GS因驱动不足仅达8V，R_ds(on)可能升至数十Ω，导致功耗激增。

3. 场景化案例：在开关电源中，MOS管导通电阻过大会导致整条链路效率降低，如同“狭窄的管道阻碍了水流”。

4. 开关速度变慢，动态损耗增加

5. 驱动电流不足会延长栅极电容充放电时间，使MOS管在开启和关闭过程中长时间处于高耗能的过渡态，动态损耗（如开关交叉区域的能量损失）显著上升。

6. 并联均流失效

7. 多MOS管并联时，若驱动电流不一致，可能导致各管导通时序差异，进而引发电流分配不均，部分器件过载损坏。

8.


三、驱动电流不足的根源分析

1. 驱动电路设计缺陷

• 驱动电阻过大：限流电阻（如R1、R2）阻值过高，限制瞬态电流。例如，若使用1kΩ电阻驱动1000pF栅极电容，充电时间常数τ=RC=1μs，而高频应用可能需要更短的响应时间。

• 驱动芯片能力不足：如使用输出电流仅几十毫安的芯片驱动大栅极电容的MOS管，无法提供足够灌电流。

1. 器件选型不匹配

• 未根据MOS管栅极电荷（Q_g）选择驱动能力。例如，高Q_g的功率MOS管需要更大驱动电流才能快速充放电。

1. PCB布局与寄生参数

• 栅极回路走线过长或未优化，导致寄生电感和电阻消耗驱动电压。

1. 实例：栅极引脚附近若存在高频开关噪声，可能通过寄生电容耦合干扰驱动信号。

四、解决方案与优化策略

1. 优化驱动电路设计

• 减小驱动电阻：在保证防止振荡的前提下，选用低阻值电阻（如几十Ω），缩短充放电时间。

• 并联加速电容与泄放电路：在驱动电阻上并联电容（如100pF）可加速电压上升，并联快恢复二极管（如肖特基二极管）可快速泄放关断时的栅极电荷，避免误触发。

• 原理类比：如同在管道上加装“加速器”和“泄压阀”，提升响应速度。

1. 选择高性能驱动芯片

• 采用专用MOSFET驱动芯片（如IR21xx系列），其峰值输出电流可达数安培，且具备隔离功能，适合高压场景。

• 注意芯片的峰值电流（I_peak）与持续电流（I_sat）是否满足需求。

1. 改进PCB布局与散热

• 缩短栅极回路：将驱动芯片与MOS管栅极引脚就近布线，减少寄生电感。

• 独立接地与屏蔽：为驱动电路设置单独接地层，避免噪声耦合。

1. 并联使用时的均流设计

• 通过独立栅极驱动、均流电阻或电流传感器反馈，确保各MOS管驱动信号同步。

• 选型时优先选择同一批次、参数一致的器件。

五、结语：从理论到实践的关键考量

MOS管虽为压控器件，但驱动电流直接影响其动态性能与可靠性。设计时需综合考虑栅极电容、驱动芯片能力、电阻选型及布局优化，避免“小马拉大车”的困境。在实际调试中，可通过示波器监测栅极电压波形（上升/下降时间、振荡情况）来评估驱动效果，并针对性优化参数。最终目标是让MOS管在合适的驱动下，既如“闸门”般快速响应，又如“水管”般高效导通。
