过压保护mos电路设计

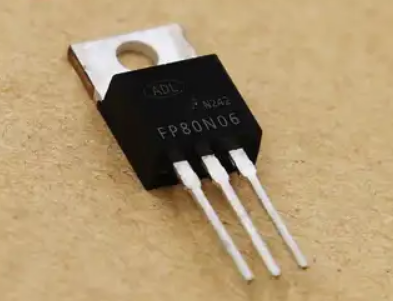

在现代电子电路设计中，过压保护是一项至关重要的功能。MOS管作为核心元件，在过压保护电路中扮演着关键角色。本文将深入探讨过压保护mos电路的工作原理、设计要点及实际应用，为读者提供全面的技术解析。

一、过压保护的核心使命

过压现象是指电源电压超出设备设计承受范围的情况，这可能导致绝缘击穿或元器件永久性损伤。想象一下，电路中的元件就像精密的仪器，过高的电压如同突如其来的洪水，可能瞬间冲垮整个系统。因此，过压保护电路的使命就是在电压异常升高时及时切断电路，保护负载设备免受损害。

二、mos管在过压保护中的工作原理

MOS管过压保护电路的核心在于利用其开关特性实现快速断电。以常见的P-MOS管为例，当输入电压正常时，通过电阻分压网络控制MOS管的栅极电压（Vgs），使其保持导通状态，电流可正常通过。这一过程类似于守护闸门的开关员，在水位正常时保持闸门开启，确保水流畅通。

当输入电压超过设定阈值时，电路设计会触发保护机制。例如，稳压二极管被击穿后，三极管导通，将MOS管的Vgs拉低至接近0，导致MOS管关闭，从而切断电路。这种反应速度极快，如同防洪系统中的自动闸门，在危险来临时瞬间关闭，阻止破坏性力量的冲击。

三、电路设计的关键要素

1. 稳压二极管的选择：稳压二极管的击穿电压（Vbr）决定了保护阈值。设计时需确保其击穿电流（Iz）足够维持稳定工作，避免因电流不足导致保护失效。

2. 电阻分压网络：电阻R3和R4的分压决定了MOS管的初始状态。它们的阻值需根据MOS管的Vgs特性精确计算，以确保在正常工作电压下MOS管可靠导通。

3. MOS管选型：需根据电路的耐压需求和电流承载能力选择合适的MOS管。例如，高电压应用需选择耐压值更高的器件，而大电流场景则需要低导通电阻的型号。

4. 防护措施：在输入电压过高的场景中，可能面临MOS管栅源极击穿的风险。此时可增加TVS二极管或压敏电阻等器件，进一步吸收过压能量，增强电路鲁棒性。

四、典型应用场景与实例分析

1. 电源适配器：在家用电源适配器中，过压保护电路可防止市电电压波动损坏设备。例如，当雷击导致电压骤升时，MOS管保护电路能迅速切断输出，避免手机或电脑等设备的电源模块烧毁。

2. 工业传感器：在复杂电磁环境中，工业传感器易受瞬态浪涌干扰。采用MOS管过压保护电路后，即使面对突发的高压脉冲，也能确保信号传输的稳定性和设备安全性。

3. 汽车电子：汽车电气系统中，电池电压可能因发电机故障或负载突变而异常升高。MOS管保护电路可实时监控电压，并在过压时断开关键负载，防止车载电子设备损坏。

五、设计优化与常见问题

1. 电流兼容性：传统防反接防过压电路在小电流场景表现良好，但在大电流应用中可能因MOS管功耗过大导致效率下降。为此，需选择导通电阻更低的MOS管，并优化散热设计。

2. 响应速度：过压保护电路的响应时间直接影响保护效果。通过优化三极管与MOS管的驱动逻辑，可将响应时间缩短至微秒级，避免过压能量对后级电路造成冲击。

3. 通用性设计：为了适应不同设备的需求，电路设计需具备一定的灵活性。例如，通过调整稳压二极管的击穿电压，可轻松改变保护阈值，使同一电路适用于多种规格的电源系统。

六、未来发展趋势

随着半导体技术的进步，MOS管过压保护电路正朝着集成化、智能化方向发展。例如，具备HART功能的智能变送器已实现电压、电流的双重保护，并通过数字接口实时反馈保护状态。此外，新型材料如碳化硅（SiC）mosfet的应用，进一步提升了电路的耐压能力和开关速度，为高密度电源设计提供了更多可能。

MOS管过压保护电路作为电子系统的安全卫士，其设计需兼顾可靠性、响应速度和兼容性。通过合理选择元件、优化拓扑结构，并结合具体应用场景进行针对性调整，才能构建出高效稳定的保护方案。无论是消费电子、工业控制还是汽车领域，这一技术都将持续发挥不可替代的作用。
