mos管浪涌保护

在现代电子设备中，MOS管浪涌保护至关重要。浪涌电流犹如电路世界的“洪水猛兽”，时刻威胁着电子系统的安全与稳定。

一、浪涌电流的产生原因与危害

浪涌电流的产生原因多样。突然断电时，就如同平静的湖面被投入巨石，电路中的电流会发生瞬间变化，产生浪涌。电源开关切换也类似，好比水流在阀门突然开合时，会形成短暂的激流。而雷击更是强大的“干扰源”，就像天空中突然降临的风暴，给电力系统带来巨大的瞬态冲击。这些浪涌电流危害极大，轻则使电子元件性能受损，如同长期处于恶劣环境的工人，身体逐渐被拖垮；重则直接烧毁关键部件，导致整个系统瘫痪，犹如大厦的支柱被破坏，引发严重后果。

二、mos管的工作原理与特性

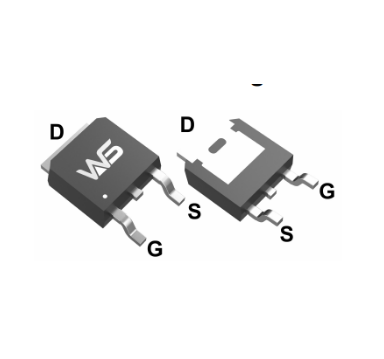

mos管作为浪涌保护的关键元件，有着独特的工作原理。它像是一个精密的“阀门”，通过控制栅极电压，来调节源极和漏极之间的电流导通与截止。其特性使其在浪涌保护中具有优势。例如，MOS管的导通电阻较小，在正常工作时，对电流的阻碍就像一条畅通的河道，保证电流顺畅通过，不会明显影响系统效率。而且，它的开关速度极快，能在瞬间响应电路中的变化，如同一位反应敏捷的卫士，迅速应对可能出现的浪涌威胁。

三、MOS管浪涌电流抑制电路的设计

设计MOS管浪涌电流抑制电路，需要考虑多个因素。首先，根据电路拓扑结构选择合适的MOS管，这就好比为一座桥梁选择合适的建筑材料，不同的电路结构对MOS管的性能要求不同。同时，要考虑浪涌电流的幅值和频率等参数，如同为抵御不同强度的洪水，需要建造不同规格的堤坝。在设计过程中，还会涉及到软启动电路。软启动电路就像是一个温和的“开场秀”，让MOS管缓慢开启，从而限制启动期间的浪涌电流。这种方式虽然不影响系统效率，也不受缓解温度影响，但需要外接电路，整体成本相对较高。

四、有源和无源浪涌电流限制电路

在浪涌保护中，有源和无源浪涌电流限制电路各有特点。无源电路相对简单，零件较少，就像一个基础版的防护装置，能在一定程度上应对浪涌。但它存在功率损耗的问题，如同长时间运行的机器会发热，会消耗一定的能量。而有源电路则更加智能，通过额外的控制电路，能更精准地应对浪涌电流，但也增加了电路的复杂性和成本。例如使用P沟道MOS管的浪涌电流限制电路，在初始阶段，电容上的电压变化就像是一个缓慢蓄能的过程，通过电阻充电，最终确定电压，从而控制MOS管的开启状态。

五、MOS管的浪涌过压保护

为了保护MOS管免受浪涌过压的威胁，在DS间选用TVS二极管是一种有效的方式。TVS二极管就像是一个忠诚的“保镖”，在关键时刻挺身而出，将过高的电压钳位在安全范围内。例如在光伏储能电池管理系统BMS充放电回路中，根据电池的最高电压和MOS管的耐压来选择合适型号的TVS二极管，如SMCJ系列和5.0SMDJ系列，能有效防止浪涌过压对MOS管造成损坏。

六、性能评估与调试

完成电路设计与实现后，需要对电路的性能进行评估和调试。这一过程就像对一座新建的大厦进行质量检测，通过实际测试，观察电路在不同情况下的表现，检查是否能有效抑制浪涌电流，同时确保不会影响系统的正常运行。在调试过程中，要注意电路的布局和连接方式，因为不合理的布局可能就像杂乱的管道，会导致信号干扰或电流分布不均等问题。此外，MOS管的驱动电路和保护电路的设计也需要精心调试，以确保整个系统的稳定性和可靠性。

MOS管浪涌保护是保障电子设备安全的重要环节。了解浪涌的产生原因和危害，掌握MOS管的特性和电路设计方法，合理选择保护元件，并通过严格的性能评估与调试，才能构建起坚固的防护屏障，让电子设备在复杂的电气环境中稳定运行。
