mos管焊接注意事项

你是否遇到过MOS管一下焊上就报废的窘境？在精密电子设计中，静电放电、焊接顺序不当、散热配置不到位……任何一个环节的疏忽，都可能让器件性能和寿命大打折扣。本文将从静电防护、接地规范、焊接细节、散热选型，到测试检验，呈现一份实操化的全流程安全指南。

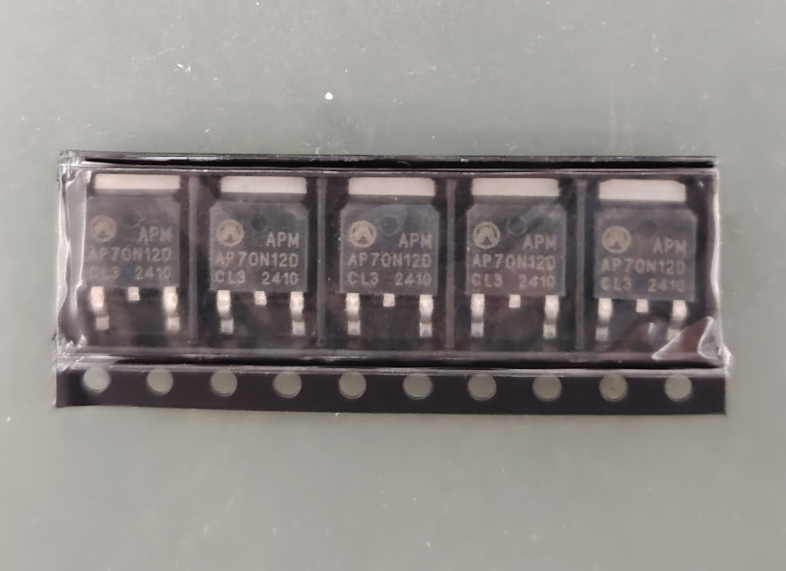

一、评估器件极限

在动手前，务必确认数据手册中：

• 最大漏源电压（VDS）、最大栅源电压（VGS）

• 最大耗散功率（PD）与最大电流（ID）

绝不可凭经验“猜”参数，超限用管会导致热失控或击穿。

二、静电防护与存储运输

• 引脚短路：出厂后用短路帽或跳线将S、D、G短接，避免感应电势破坏栅极。

• 防静电包装：金属导电袋或金属盒，禁止塑料盒；内含干燥剂＋湿度指示卡，控制湿度＜5%RH。

• ESD要点：手腕带阻值1MΩ～10MΩ，防静电垫表面电阻10^6～10^9Ω；操作区建议配置离子风机中和残余电荷。

三、工作台与工具接地

• 全面接地：工作台、测试仪、烙铁外壳均需可靠接地，地线电阻≤1Ω，定期校验。

• 操作防护：佩戴静电手环并插入地线；保持工具和人体电位一致。

四、焊接顺序与实操细节

• 引脚顺序：先焊源极（S），再焊漏极（D），最后焊栅极（G），减少热应力集中。

• 短路保护：焊接前保持S-D-G短路，焊后再取下短路丝。

• 温度与时间：

– 25W烙铁：热焊时间≤3s；

– 45～75W烙铁：用镊子夹引脚根部助散热；

– 气体加热烙铁：控温精准、焊点一致性高。

• 焊锡与助焊剂：

– 推荐锡线63Sn37Pb，直径0.6～0.8mm；或无铅Sn96.5Ag3.0Cu0.5；

– 选用松香型或无卤助焊剂，焊后用异丙醇清洁残留焊剂。

五、散热器选型与安装

• Vmos散热：以VNF306为例，安装140×140×4mm散热片可提升PD至30W。

• 散热片与mos管：

– 热导膏选择热阻＜0.2°C·cm^2/W，涂层厚度≤0.1mm；

– M2～M3螺钉扭矩0.5～0.7N·m，确保良好热贴合。

• PCB散热：底面裸露焊盘配合多层铜箔与过孔，结合外部散热片，最高可降温30°C以上。

六、并联与抗寄生振荡

• 并联数量＜4：并联过多易引发高频寄生振荡，影响开关特性。

• 串联电阻：在每个栅极或源极串联5～10Ω抑制振铃；必要时源极添加0.01～0.02Ω分流电阻，均流更可靠。

七、器件测试与使用禁忌

• 结型MOS管可用万用表二极管档检查PN结正反向电阻。

• 绝缘栅MOS管需用晶体管特性测试仪检测，不要使用万用表电容档，以免门极浮空损坏。

• VGS测试：万用表测VGS时，测试电压不超过±5V，避免击穿栅氧。

八、安装与后处理注意

• 安装位置：远离高温元件，壳体具备防振固定，避免焊点疲劳。

• 引脚弯曲半径≥5mm，防止应力集中导致断脚。

• 清洗与保养：焊后及时清除残留助焊剂，保持器件长效可靠。

细节决定成败，实践才能出真知。按照上述规范操作，你的MOS管焊接项目将更稳定、更高效。
